Extensomètre à jauges de contrainte pour la mesure de force et de déformation

Extensomètre à jauges de contrainte pour la mesure de force et de déformation

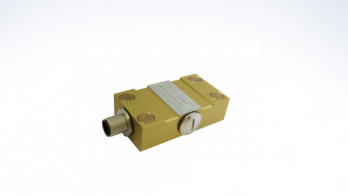

Le DA68e est un extensomètre compact utilisé pour les mesures de forces et de déformation. Son étendue de mesure est de 1000 µm/m et il est calibré en traction et compression. Il permet de mesurer des contraintes sur des pièces métalliques et de connaître des forces sans faire une analyse de contrainte préalable, son fonctionnement est comparable à une application directe de jauges de contraintes sur la structure. La jauge de contrainte est montée en 1/4 de pont. Le conditionnement est réalisé via une électronique intégrée au capteur. Le signal de sortie est de type 0-10 VDC ou 4-20 mA. Cette électronique de conditionnement intégrée permet une utilisation rapide et simplifiée.

Il inclut 4 aimants permettant de positionner le capteur sans perçages supplémentaires. Le collage de la jauge sur le corps d'épreuve est réalisé via le collage du boitier. Non intrusif et facile à installer, il est notamment utilisé pour l'instrumentation des rails, directement collé sur la partie métallique. Il convient à de nombreuses applications ferroviaires dont le contrôle et l'optimisation des lignes.
