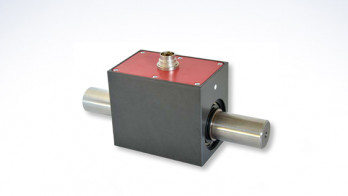

Le capteur de couple rotatif avec 2 étendues de mesure distinctes

Le capteur de couple rotatif avec 2 étendues de mesure distinctes

Un capteur pour la mesure de couple avec une double étendue de mesure

La série DRDL est utilisée pour des applications de mesures de couple en conditions industrielles nécessitant une précision élévée. Prévu pour diverses applications, 18 étendues de mesures de 0,5 Nm à 5000 Nm sont disponibles. Il a une double étendue de mesure, qui permet de choisir à tout instant la plage de mesure optimale selon l'amplitude des couples à mesurer sans avoir à démonter le couplemètre. Exemple : test de puissance d'un moteur électrique, suivi d'un test de couple de frottement.

Avantages et spécification du capteur de couple :

2 étendues de mesure : la particularité de ce couplemètre est qu'il possède 2 étendues de mesure distinctes. 2 en 1, les deux étendues synchrones sont mesurées sans avoir à changer de configuration ou de capteur.

  • 1ère étendue de mesure : 0.5 à 5000 Nm
  • 2nde plage de mesure : 10 à 50% de la 1ère
  • Amplificateur intégré : sortie amplifiée à ±10 Volt
  • Signal analogique isolé électroniquement 0 à +/- 10 Volt
  • Précision (non-linéarité et hystérésis) : 0.1% (0,05% en option)
  • Fiable et mesure en continue : transmission du signal sans contact physique entre le stator et l'axe de mesure
  • Mesure de vitesse de rotation ou d'angle de rotation en option
  • Alimentation : 12Vcc

Exemples d'applications :

  • Bancs de test pour moteurs électriques
  • Mesure de couple de frottement
  • Mesures des frottements pour les boîtes de vitesse
  • Mesures de performances et qualité
  • Applications d'inspection automatisée
  • Mesure de rendement de transmissions
