Ref: B06BM1 - BXXBMX

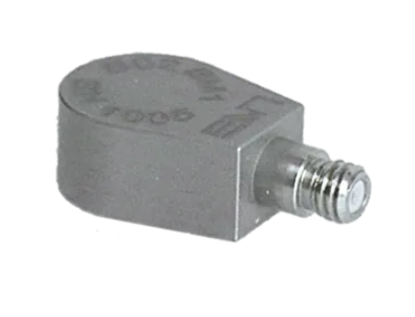

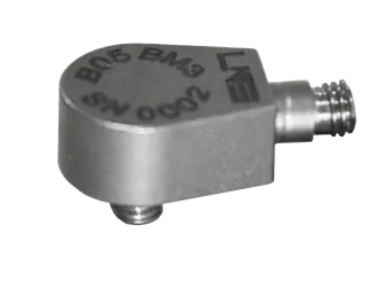

Accéléromètre IEPE miniature type "goutte d'eau" - Connecteur M3

  • Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
  • Miniature type "goutte d'eau"
  • Masse : 2 grammes
  • Dimensions : 15.7 x 8.5 x 5.1 mm
  • Etendue de mesure : +/- 50 à +/- 5000g
  • Sensibilité : 1 mV/g à 100 mV/g
  • Connectique : connecteur M3
  • Câble détachable
  • Fixation : par goujon M3 ou par collage selon modèle
  • Température de fonctionnement : -50° à +120°C

Télécharger la fiche produit

?

Présentation

Les capteurs de la gamme BXXBMX sont des accéléromètres monoaxes piézoélectriques (IEPE) miniatures. Ils sont donc conçus pour les essais sur circuits imprimés ou lorsque l'espace disponible est restreint. Selon le modèle, la fixation se fait via un goujon M3 ou par collage.

Spécifications

Modèle B01BM1 B05BM1 B06BM1 B00BM1 B00BM2 B05BM3 B06BM3
Sensibilité 5 mV/g 50 mV/g 100 mV/g 1 mV/g 2 mV/g 50 mV/g 100 mV/g
Etende de mesure 1000 g 100 g 50 g 5000 g 2500 g 100 g 50 g
Résolution 0,002 grms 0,0002 grms 0,0001 grms 0,01 grms 0,005 grms 0,0002 grms 0,0001 grms

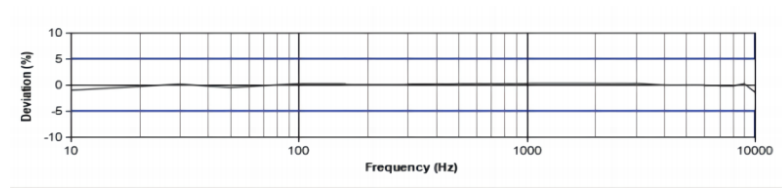

Réponse en fréquence (5%) 3-10k Hz 1-10k Hz 1-10k Hz - - 1-10k Hz 1-10k Hz
Réponse en fréquence (10%) 2-12k Hz 0,5-11k Hz 0,5-11k Hz 5-10k Hz 5-10k Hz 0,5-11k Hz 0,5-11k Hz
Fréquence de résonance > 65 kHz > 38 kHz > 37 kHz > 60 kHz > 60 kHz > 38 kHz > 37 kHz
Sortie connecteur M3 M3 M3 M3 M3 M3 M3
Fixation Adhésive Adhésive Adhésive Goujon M3 Goujon M3 Goujon M3 Goujon M3
Masse 1 gramme 1.5 gramme 2.1 grammes 1.5 gramme 1.5 gramme 1.7 gramme 2.2 grammes
Dimensions 15.7 x 8.5 x 5.1 mm 15.7 x 8.5 x 5.1 mm 15.7 x 8.5 x 5.1 mm 15.7 x 8.5 x 5.1 mm 15.7 x 8.5 x 5.1 mm 15.7 x 8.5 x 5.1 mm 15.7 x 8.5 x 5.1 mm
Température d'utilisation -50 à +120°C -50 à +120°C -50 à +120°C -50 à +120°C -50 à +120°C -50 à +120°C -50 à +120°C

Dimensions

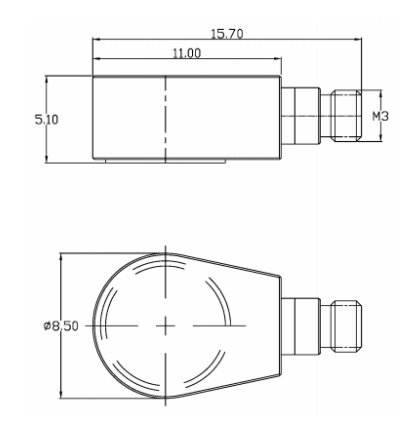

Dimensions B01BM1 | B05BM1 | B06BM1 (collage) :

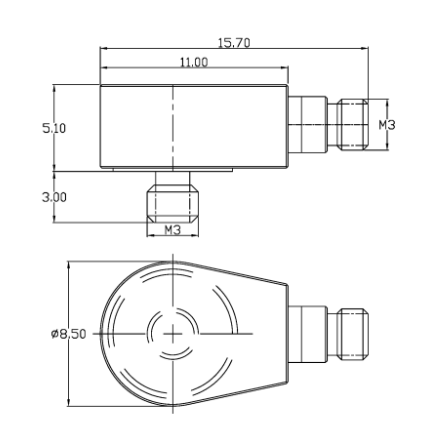

Dimensions B00BM1 | B00BM2 | B05BM3 | B06BM3 (goujon M3) :

Applications

  • Essais sur circuit imprimé
  • Test ESS (stess environnemental)
  • Vibrations en espace restreint
Nombre de composantes
1 Axe
Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Sensibilité
100 mV/G
Etendue de mesure linéaire
50 G
Signal de sortie
± 5 VDC
Température de fonctionnement
-50 à 120 °C
Matériau
Titanium
Etendue de mesure
5-50g
Application
Miniature

Dimensions B01BM1 | B05BM1 | B06BM1 (collage) :

Dimensions B00BM1 | B00BM2 | B05BM3 | B06BM3 (goujon M3) :

  • Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
  • Conditionneur
  • Câble
