Ref: B02Y91 – B0XY91

Accéléromètre IEPE triaxial – Haute température 160°C

  • Accéléromètre triaxial IEPE (Integrated Electronic Piezoelectric)
  • Mesures haute température : +160°C max
  • Etendue de mesure : +/- 50 à +/- 500g
  • Réponse en fréquence (5%) : 1 Hz à 8kHz
  • Sensibilité : 10 mV/g à 100 mV/g
  • Connecteur : 4-pin 1/4-28
  • Masse : 9 grammes
  • Dimensions : cube 13.5 mm
  • Fixation : trou taraudé M2.5
  • Température de fonctionnement : -50° à +160°C
  • Câble compatible configurable ici

Télécharger la fiche produit

?

Présentation

Les capteurs de la gamme B0XY91 sont des accéléromètres triaxes piézoélectriques (IEPE) conçus pour les applications en températures élevées. La température maximale est de 160°C.
L’étendue de mesure est de 50 à 500g.
La fixation se fait via un trou taraudé M2.5

Spécifications

Modèle B01Y91 B02Y91 B05Y91 B06Y91
Sensibilité 5 mV/g 10 mV/g 50 mV/g 100 mV/g
Etende de mesure 1000 g 500 g 100 g 50 g
Température -50 à +160°C -50 à +160°C -50 à +160°C -50 à +160°C
Résolution 0.002 grms 0.001 grms 0.0002 grms 0.0001 grms
Réponse en fréquence (5%) 1-8k Hz 1-8k Hz 1-8k Hz 1-8k Hz
Réponse en fréquence (10%) 0,5-10k Hz 0,5-10k Hz 0,5-10k Hz 0,5-10k Hz
Fréquence de résonance > 70 kHz > 70 kHz > 45 kHz > 38 kHz
Sortie connecteur 1/4-28 4-pin 1/4-28 4-pin 1/4-28 4-pin 1/4-28 4-pin
Fixation Trou taraudé M2.5 Trou taraudé M2.5 Trou taraudé M2.5 Trou taraudé M2.5
Masse 7 grammes 9 grammes 9 grammes 9.5 grammes
Dimensions Cube 13.5 mm Cube 13.5 mm Cube 13.5 mm Cube 13.5 mm

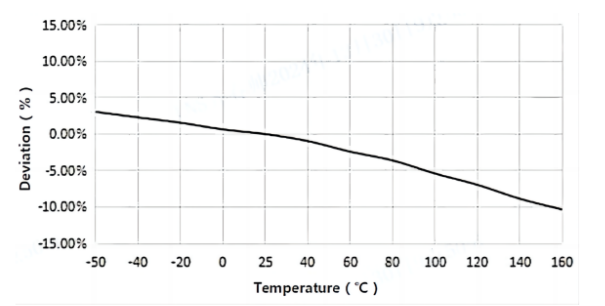

Tenue en température :

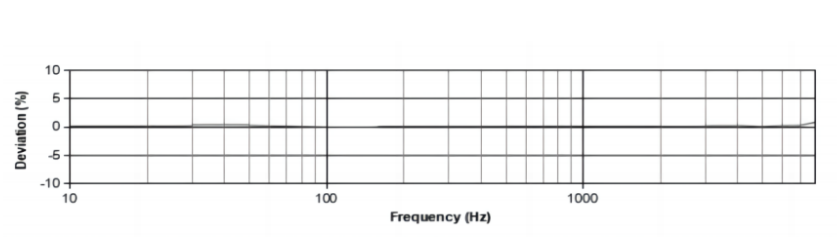

Réponse en fréquence :

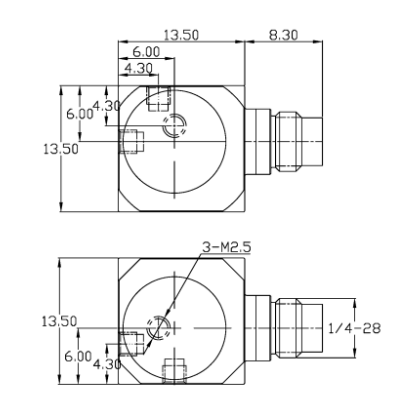

Dimensions

Applications

  • Essais de contrôle thermique (ESS)
  • Mesures de performances vibro-acoustiques et de rugosité (NVH)
  • Contrôle vibratoire
Nombre de composantes
3 Axes
Technologie
Piezoélectrique (IEPE)
Type de produit
Accéléromètre
Sensibilité
10 / 100 mV/G
Signal de sortie
± 5 VDC
Température de fonctionnement
-50 à 160 °C
Matériau
Titanium
Etendue de mesure
5-50g
Application
Haute température

  • Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
  • Etendues de mesures : 1000 g | 500 g | 100 g | 50 g |
  • Conditionneur
  • Câble
