Ref: B02Y32

Accéléromètre ICP triaxe miniature ±50g à ±500g - 9.5 x 9.5 x 9.5 mm

Accéléromètre triaxial IEPE (Integrated Electronic Piezoelectric)
Etendues de mesure: ± 50, ± 100, ± 250, ± 500g
Sensibilité : 10, 20, 50 ou 100 mV/g
Bande passante à ±5% : 1Hz à 10kHz
Sortie tension +/5V par axe
Connectique : connecteur 4 pins 1/4-28
étanche IP68
Fréquence de résonance : > 70 kHz
Dimensions : 9.5 x 9.5 x 9.5 mm (hors connecteur)
Installation : taraudage M2.5
Poids: 3,4g
Température de fonctionnement: -50° to +120°C
Câble compatible configurable ici

Connectez-vous à votre compte pour afficher les prix

Connexion

Livrable habituellement sous 2 à 3 semaines

Présentation

Le B02Y32 est un accéléromètre triaxe piézoélectrique (IEPE) miniature durci (IP68, résistance aux chocs de 5000 g, température de fonctionnement: -50 à 120 °C) conçu pour la caractérisation vibratoire de composants et de structure en automobile, énergie et aéronautique. L'étendues de mesure est de 500g par axe, la bande passante atteint les 10 kHz à +/- 5%.

Spécifications

Modèle	B01Y32	B02Y32	B03Y32	B05Y32	B06Y32
Sensibilité	5 mV/g	10 mV/g	20 mV/g	50 mV/g	100 mV/g
Etende de mesure	1000g	500g	250 mV/g	100 mV/g	50 mV/g
Réponse en fréquence (5%)	1 Hz à 10 kHz	1 Hz à 10 kHz	1 Hz à 10 kHz	1 Hz à 8 kHz	1 Hz à 8 kHz
Réponse en fréquence (10%)	0,5 Hz à 11 kHz	0,5 Hz à 11 kHz	0,5 Hz à 11 kHz	0,5 Hz à 10 kHz	0,5 Hz à 10 kHz
Sortie connecteur	4-pin 1/4-28	4-pin 1/4-28	4-pin 1/4-28	4-pin 1/4-28	4-pin 1/4-28
Masse	3,3 grammes	3,4 grammes	3,5 grammes	5 grammes	7,5 grammes
Fixation	Trou taraudé M2.5	Trou taraudé M2.5	Trou taraudé M2.5	Trou taraudé M2.5	Trou taraudé M2.5
Température de fonctionnement	-50 à +120°C	-50 à +120°C	-50 à +120°C	-50 à +120°C	-50 à +120°C
Fréquence de résonance	> 70 kHz	> 70 kHz	> 52 kHz	> 45 kHz	> 38 kHz

Boîtier ultra léger

Le B02Y32 est livré dans un boîtier durci en titane résistant à la corrosion et aux produits chimiques, et fonctionnant sur une plage de températures étendue, allant de -50 ° C à + 120 ° C. La construction est hermétiquement soudée (IP68) et peut résister à des chocs pouvant atteindre 5000 g. Le poids de l'ensemble est de 3,4g.

Le B02Y32 est alimenté par un courant continu 2 à 20 mA (tension: 20-30 VDC), la connectique est réalisée au moyen d'un connecteur 4 pins. Le montage sur l'application est réalisé par vissage (un taraudage central M2.5).

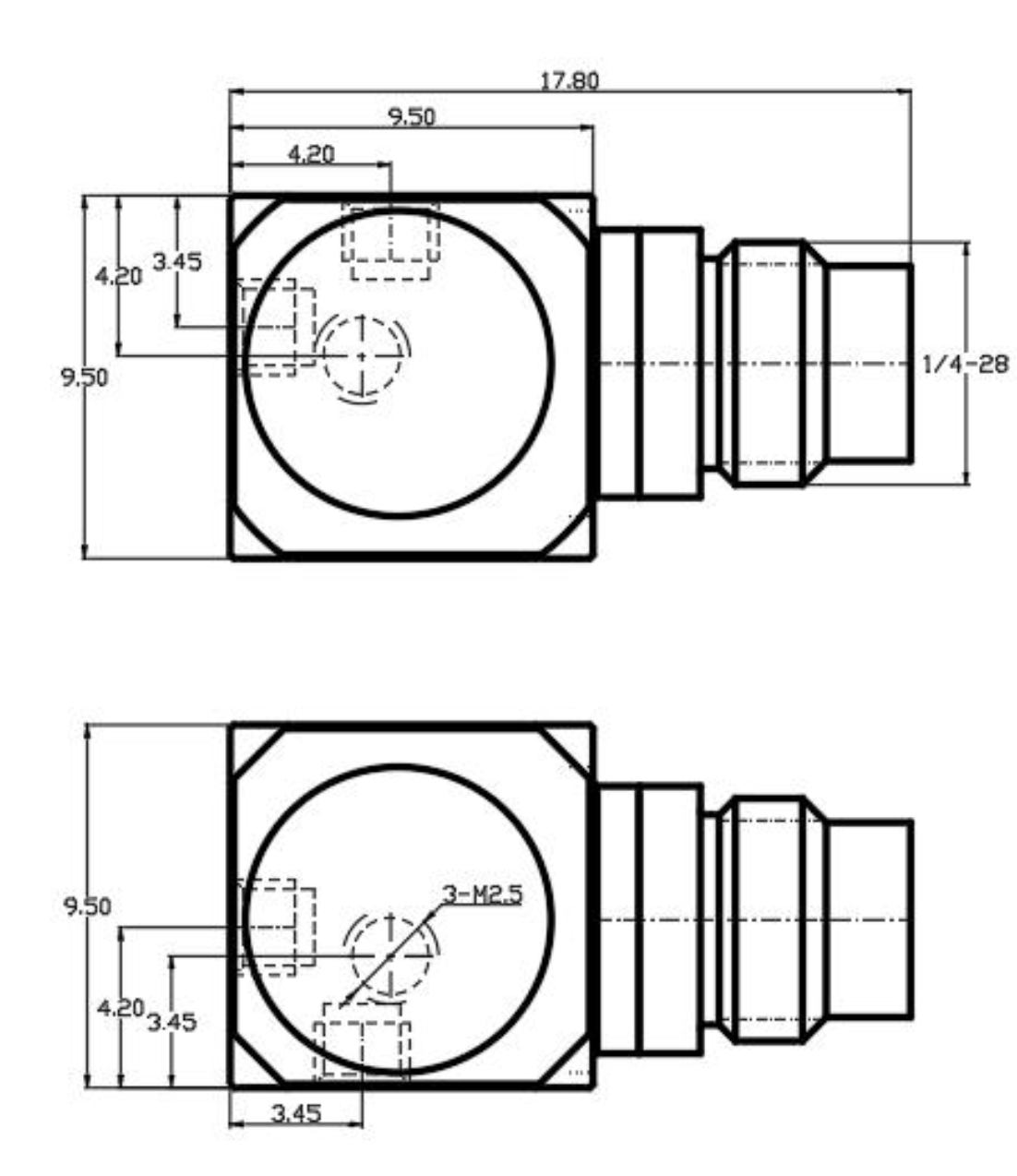

Dimensions

Applications

Analyse modale
Test Automobile
Essais labo
étude vibratoire / étude de chocs
Analyse fréquentielle
études de dimensionnement

Nombre de composantes: 3 Axes
Technologie: Piezoélectrique (IEPE)
Type de produit: Accéléromètre
Sensibilité: 10 mV/G
Etendue de mesure linéaire: 500 G
Bande passante (-3 dB): 8000 Hz
Non linéarité (% PE): ± 1 %
Signal de sortie: ± 5 VDC
Température de fonctionnement: -50 à 100 °C
Connectique: câble intégral 1m
Classe de Protection: IP67
Matériau: Titanium
Poids: 0.0017
Etendue de mesure: 50-500g, > 500 g

Datasheet-B02Y32_PMi_FR.pdf

Câble 3, 6 ou 9m, sorties BNC
Connectique
Position du connecteur
étendue de mesure
Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
