Ref: AWP Series

Capteur à câble potentiométrique durci - IP53 à IP67 - 0-100 mm à 0-50 m

Capteur de déplacement potentiométrique à câble
Construction robuste, étanche et économique
Etendues de mesure : 0-100mm à 0-50 m
Signal de sortie : 0-10V, 4-20mA, ratiométrique, CANopen
Non-linéarité : 0.10 à 0,3% PE
Course utile programmable sur certains modèles
Résolution : infinie
température de fonctionnement : -10 à +70°C
Construction Aluminium et acier, IP53 à IP67, résistante aux chocs et vibrations

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

La série de capteurs de déplacement à câble AWP est une solution robuste et économique pour la mesure de la position linéaire en environnement industriel, y compris difficile. La gamme comprend 16 modèles pour couvrir l'ensemble des exigences étendue de mesure / précision / étanchéité / précision / encombrement et signal de sortie

Guide de sélection

Fiche technique	étendue de mesure	Signal de sortie	étanchéité	Linéarité

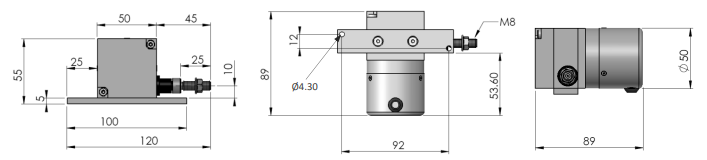

AWP 110	0…100 mm à 0…1200 mm	Potentiometric, 4-20 mA, ou 0-10 VDC	IP 53	±%0,25 FS
AWP 110HR	0…1200 mm	4-20 mA, 0-10 V, 0-5 V, 0.5-4.5 V ou CANopen	IP67	±%0,25 FS

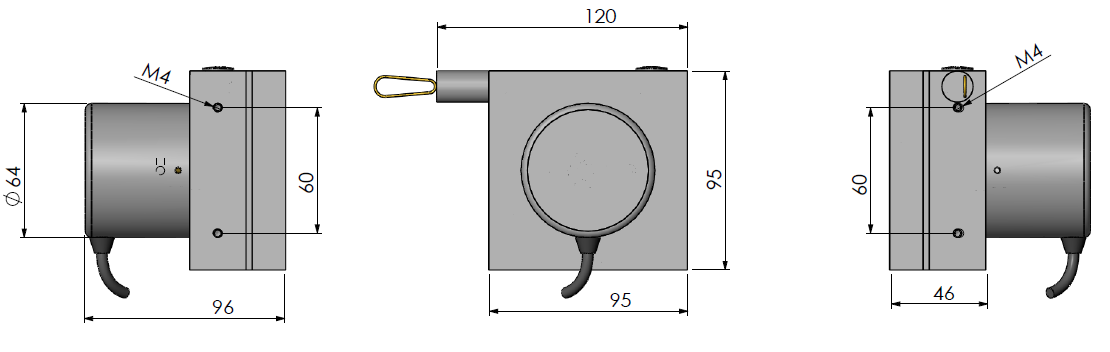

AWP 116	1600, 2100, 2500, 3100, 4100, 5100, 6100 mm	Potentiometric	IP40	±%0,25 FS

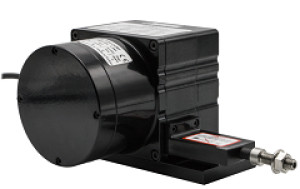

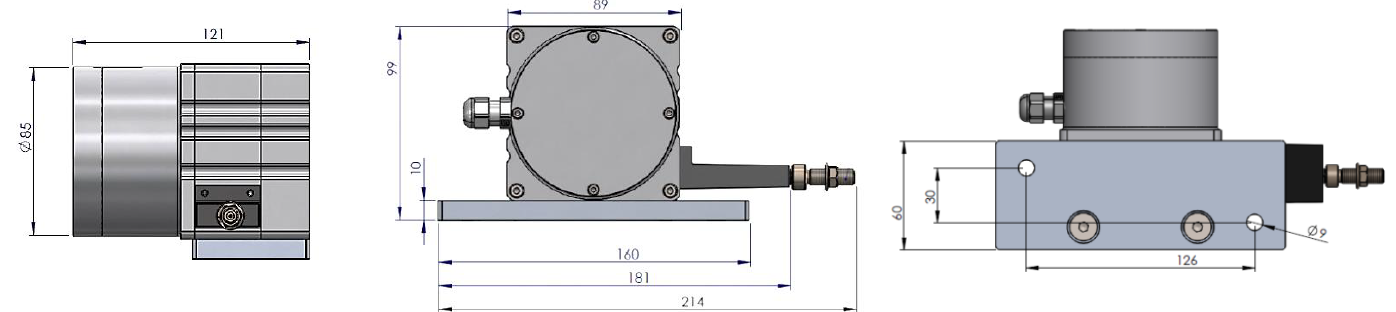

AWP 210	0…1000 mm à 0…5000 mm	Potentiometric, 4-20 mA, ou 0-10 VDC	IP 53	±0,25% FS

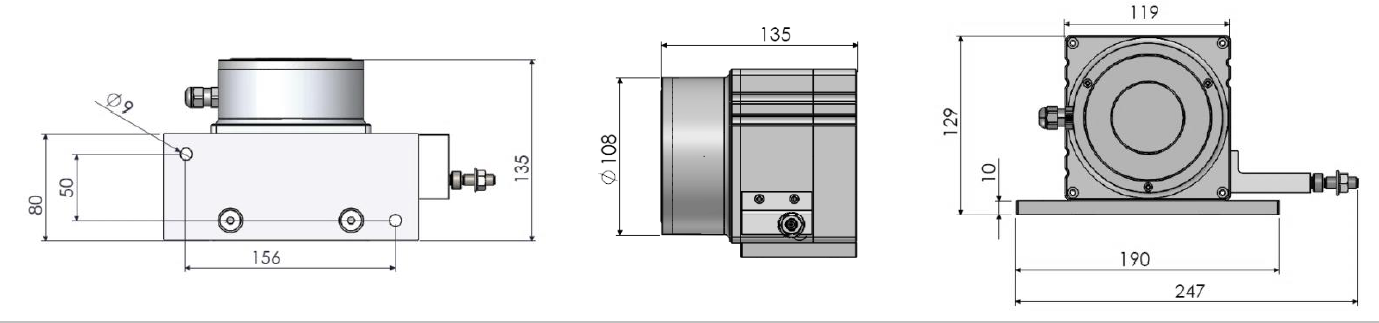

AWP 310	0…5100 mm and 0…10000 mm	Potentiometric, 4-20 mA, ou 0-10 VDC	IP 53	±%0,25 FS

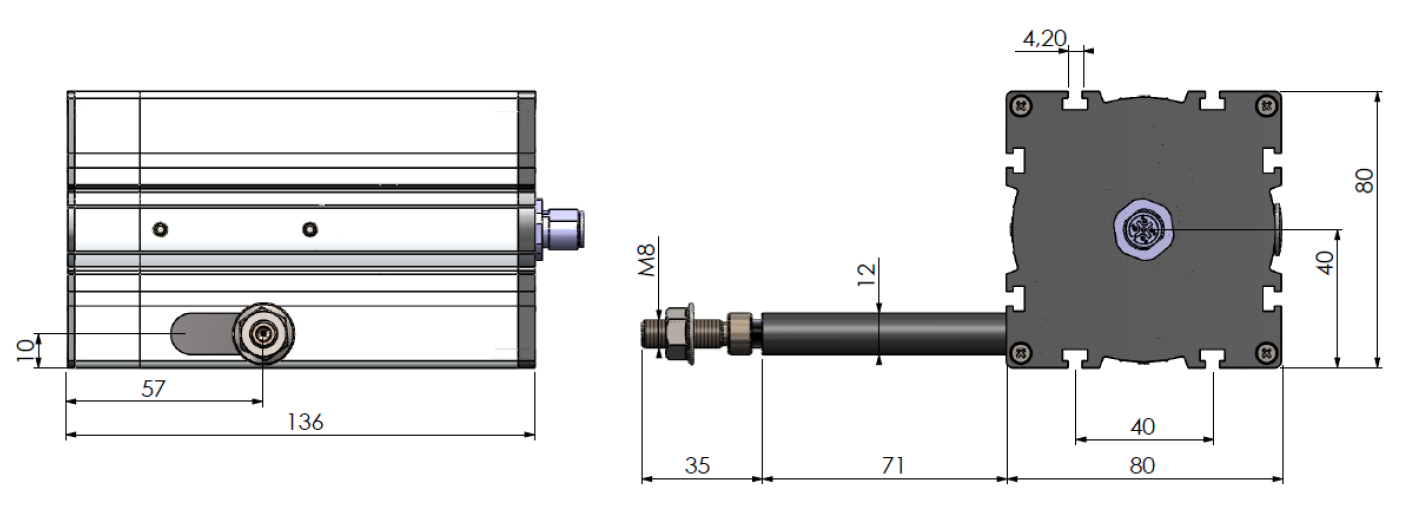

AWP 404	0…1000 mm and 0…4000 mm	Potentiometric, 4-20 mA, 0-10 VDC ou CANopen	IP54 (Optional IP67)	±0,1% FS

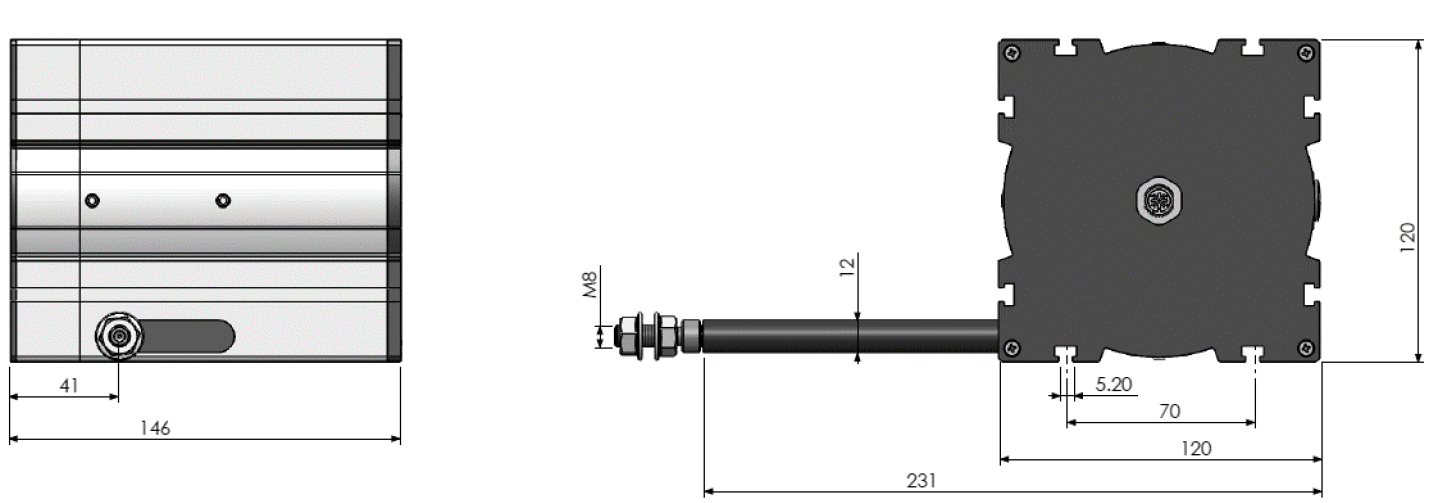

AWP 508	0…4000 mm and 0…8000 mm	Potentiometric, 4-20 mA, 0-10 VDC ou CANopen	IP54 (Optional IP67)	±0,1% FS

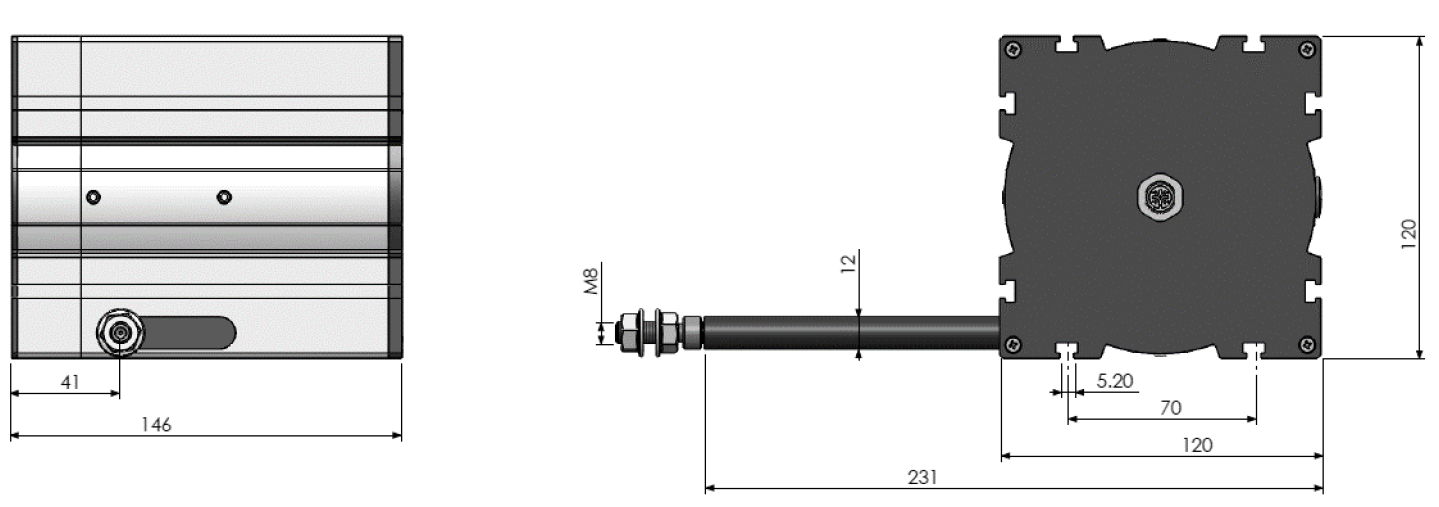

AWP 512	0…5000 mm and 0…12000 mm	Potentiometric, 4-20 mA, 0-10 VDC ou CANopen	IP54 (Optional IP67)	±0,1% FS

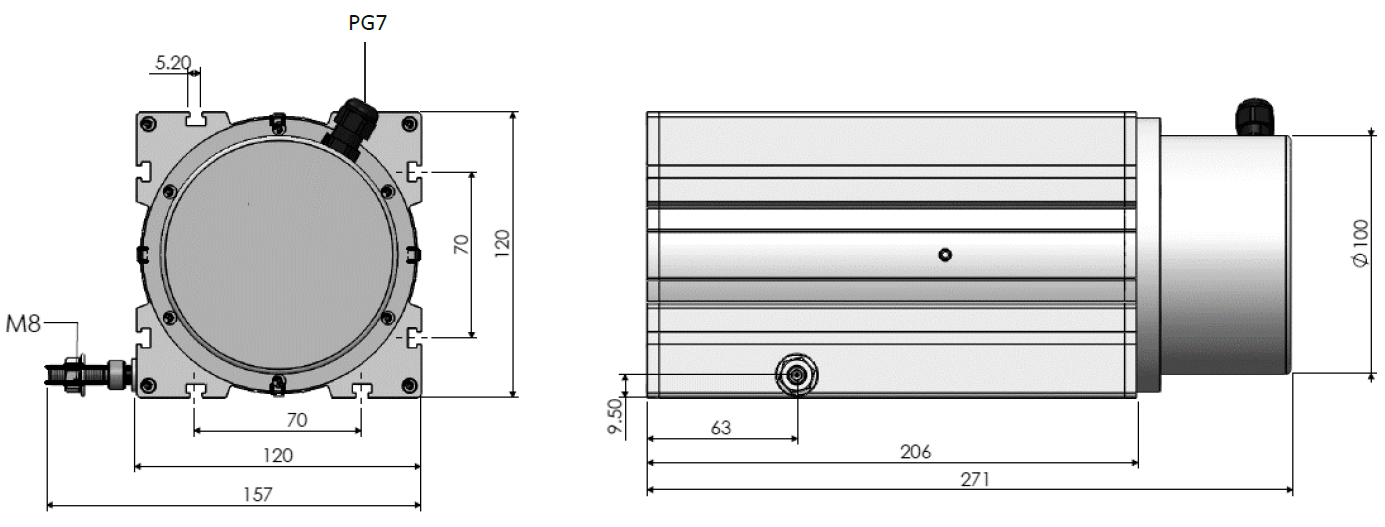

AWP 515	0...15000 mm	Potentiometric, 4-20 mA, 0-10 VDC ou CANopen	IP54 (Optional IP67)	±%0,3 FS

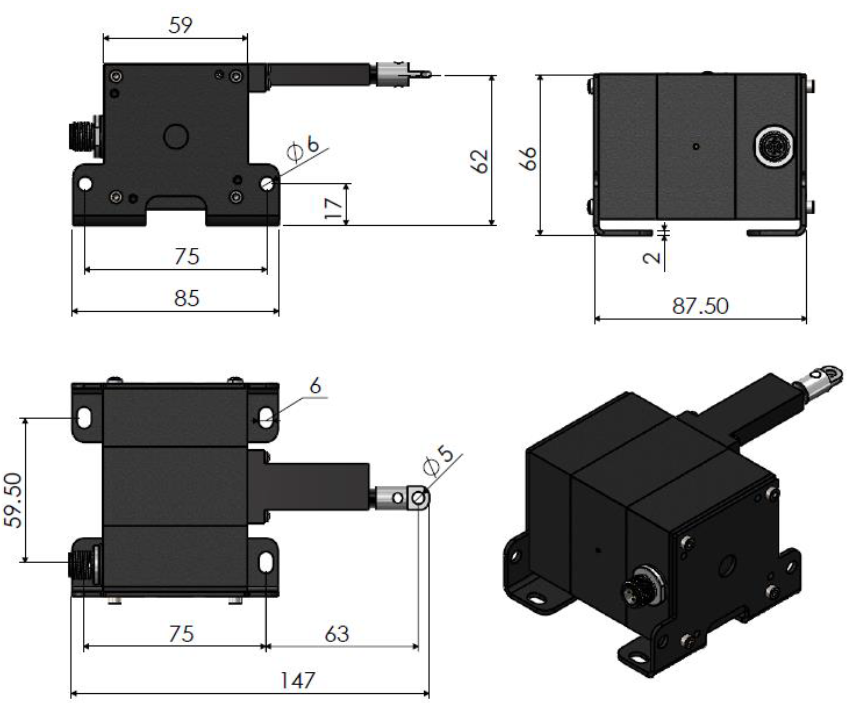

AWP 703	0...3000 mm	Analog or CANopen	IP67	±%0,3 FS
AWP 706	0...6000 mm	Analog or CANopen	IP67	±%0,3 FS

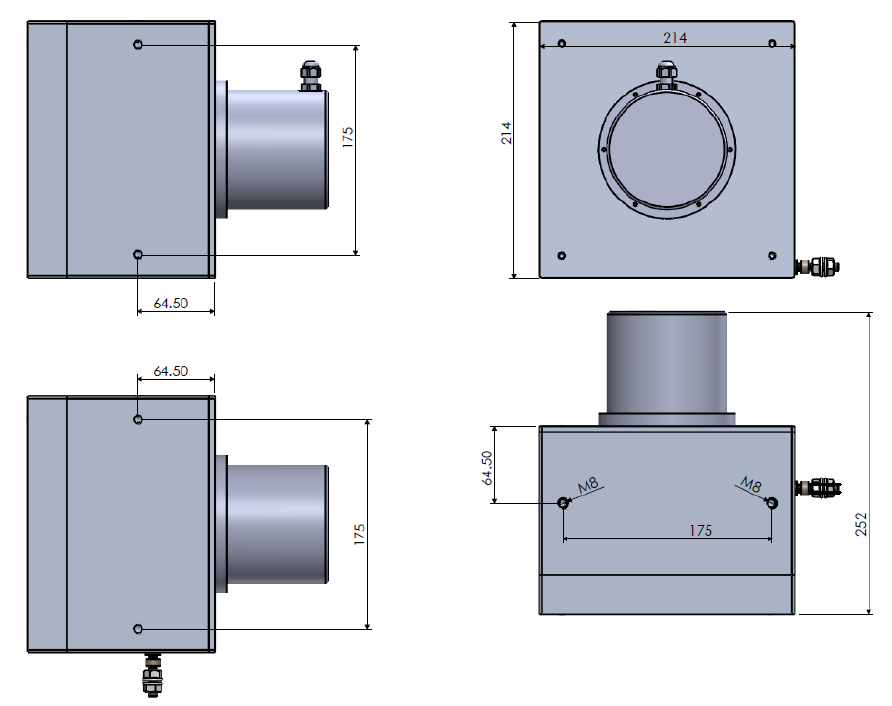

AWP 722	0…14000 mm and 0…22000 mm	Analog or CANopen	IP67	±%0,3 FS

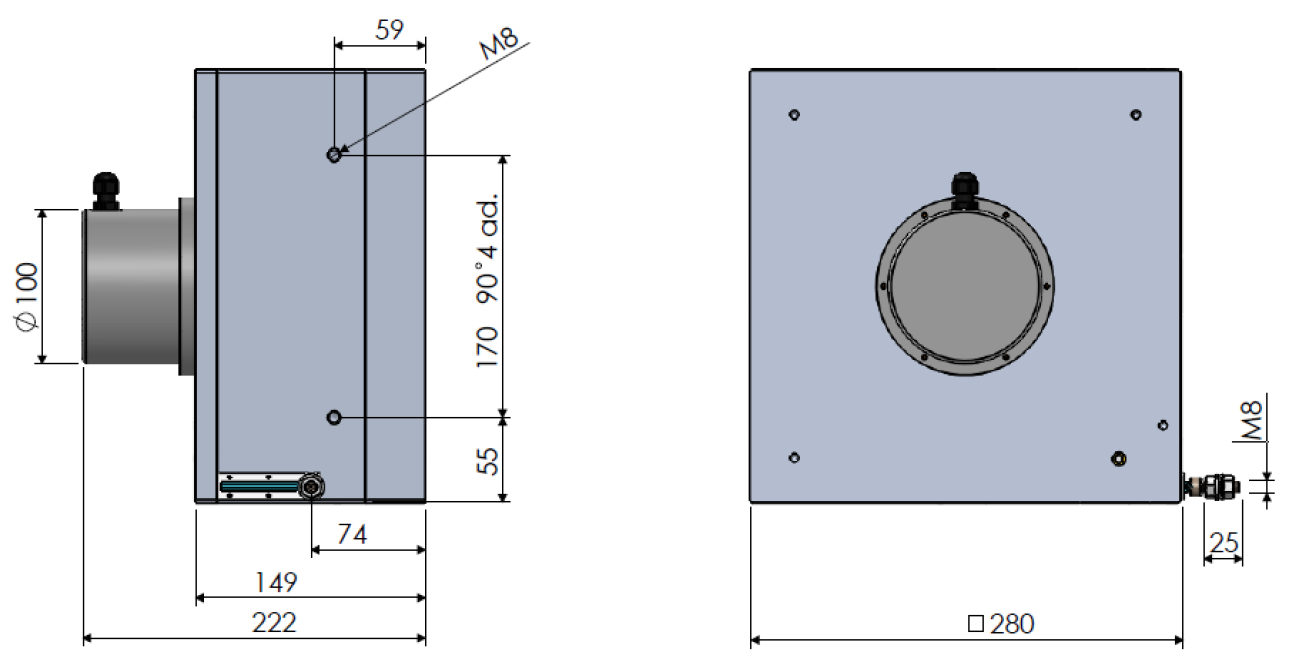

AWP 740	0...40000 mm	Analog or CANopen	IP67	±%0,3 FS

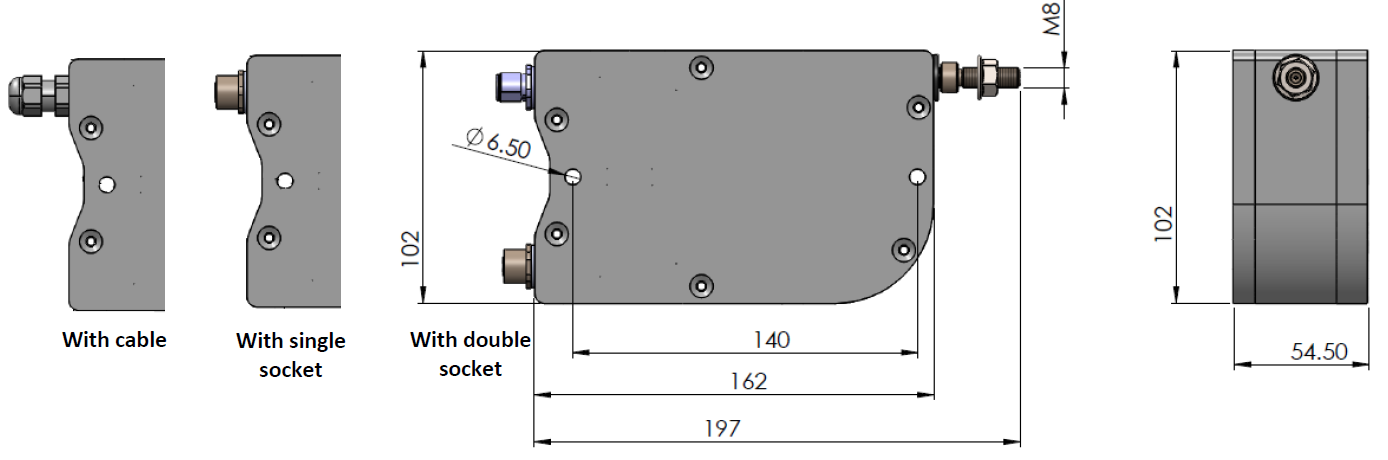

AWP 810	0…2000 mm and 0…5100 mm	Potentiometrique, 4-20 mA, 0-10 VDC ou CANopen	IP65	±0,25% FS

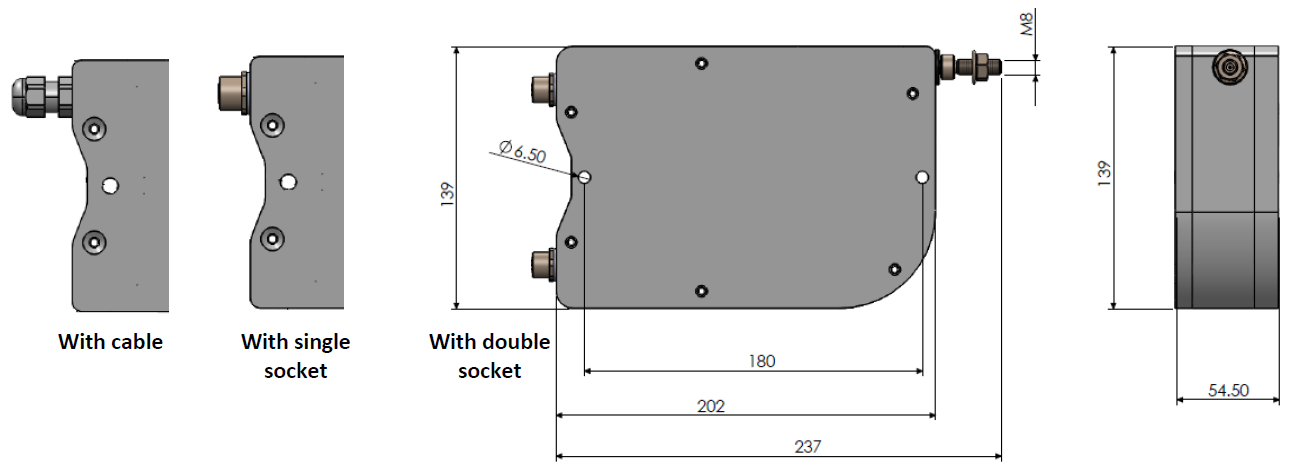

AWP 820	0…6000 mm and 0…8000 mm	Potentiometrique, 4-20 mA, 0-10 VDC ou CANopen	IP65	±%0,25 FS

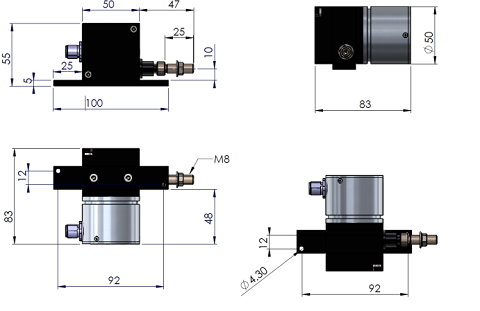

AWP 905	jusqu'à 5000mm	Potentiometrique, 4-20 mA, 0-10 VDC ou CANopen	IP 67	±%0,25 FS

Installation

Le câble est directement ou indirectement lié au déplacement à mesurer ce qui permet un déplacement non normal ou non linéaire. La mesure peut être déportée par des extensions de câble, et des poulies. Le corps du capteur est habituellement fixée au bâti / partie statique de l'installation. La connectique au choix une sortie câble directe ou un connecteur, généralement M12.
