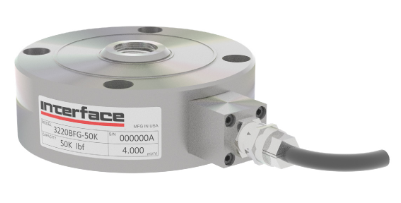

Capteur de force construction inox -| EM : 11 à 44,5 kN | Traction-Compression
- Etendue de mesure : 11,1 kN à 44,5 kN
- Sortie élevée : 4 mV/V
- Précision : 0.05% pleine échelle
- Compensé pour les efforts transverses
- Construction en inox
- Dérive (creep) : 0.01 % PE
- Option : IP68
Présentation
Les capteurs galettes de la famille 10XX sont des capteurs de force de fatigue. ils sont conçus pour faire des mesures de force cycliques sur de très longue période. Le nombre de cycles, avant la recalibration, est de 100 millions, avec des forces appliquées pouvant aller de ± la pleine échelle du capteur. Ils ont une précision < ± 0.03 % de la pleine échelle, une très grande répétabilité et stabilité dans le temps. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul.
Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.
Montage et principe de mesure
Nos capteurs Galette de fatigue sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de rigidifier. Ils sont disponibles pour des mesures en tractions et compressions La galette montée sur la base permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin Le model galette est un bon compromis de prix, de simplicité de montage sur des surfaces planes
Conditionnement et acquisition
Le capteur de force 3210 est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionner. ou module d'acquisition. Voir notre sélection:
- Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
- Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
- Sytème d'acquisition : permet l’enregistrement en continue des mesures pour un post-traitement
Applications
Les capteurs de force sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :
- Mesure de force de fatigue
- Essais de rupture
- Contrôle de force d’appuie
- Mesure de force moyen d’essai
- Mesure sur système de vérin hydraulique
- Résistance à la rupture de pièces massives
- Type de capteur
- Cellules plates
- Tension d'alimentation
- 10 Vcc
- Direction de mesure
- Traction + Comp.
- Matériau
- Plastique
- Classe de Protection
- IP40
