Ref: 1610

Capteur de force Étalon Primaire | EM - 2.2 à 45 kN | Répétabilité 0.005% lecture

  • Etalon de calibration
  • Etendue de mesure: 2,2kN à 45kN
  • Signal de sortie: 4 mV / V
  • Linéarité: +/- 0.03% PE
  • Répétabilité: +/- 0.05% PE
  • Calibration: Traction et compression
  • Construction: Acier

Télécharger la fiche produit

?

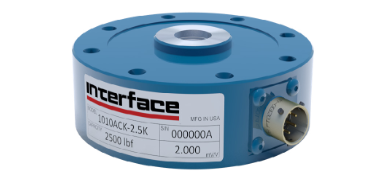

Presentation du capteur de force 1610

Le capteur de force 1610 est une cellule de charge plate répondant aux exigences de fiabilité et de performances les plus élevées. Grâce à une conception peu sensible aux charges transverses, et une compensation des efforts transverses résiduels réalisée en production, ce capteur d'effort est particulièrement adapté aux applications, machines et bancs de fatigue utilisant des actionneurs hydrauliques, pneumatiques ou électriques. Le capteur 1610 est proposé en 8 étendues de mesure comprises entre 1,5 et 50 kN. La précision de mesure est inférieure à 0,05%, notamment grâce à la compensation en température, et la sensibilité du signal de sortie est élevée (4mV/V). La conception des capteurs 1210 est extrêmement robuste, garantissant une stabilité et une répétabilité de la mesure optimale. Des centrales d’acquisition, des conditionneurs analogiques et des afficheurs sont également proposés en option.

Montage et principe de mesure

La galette montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin. Le model galette, sans base, est un bon compromis de prix, de simplicité de montage sur des surfaces planes. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Conditionnement et acquisition

Le capteur en S 1610est alimenté en 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionner. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Sytème d'acquisition : permet l’enregistrement en continue des mesures pour un post-traitement

Applications

Les capteurs de force de la série 1210 sont intégrés dans de nombreux bancs d’essais et de fatigue en aérospatiale et en automobile. Les performances de pointe font de la série 1210 une référence également pour de nombreux laboratoires d'étalonnage, qui l'intègrent dans leurs bancs de calibration, soit comme étalon de référence, soit pour le pilotage et la surveillance du banc de calibration.

Type de capteur
Galette
Nombre de composantes
1 Axes
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.02 % FS
Non-répétabilité
0.005 % FS
Sensibilité au Zéro
0.0004 %PE/°C
Sensibilité du gain
0.0008 %/°C
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40

Nous Consulter

  • Protection du connecteur
  • sortie standardisée
  • Fiche technique électronique du transducteur (TEDS)
  • Calibrage personnalisé
  • pont multiple
  • fils spéciaux
  • Double diaphragme
  • Plage de température spécial
  • Connecteur compatible
  • Câble de raccordement
  • instrumentation
