Capteur de force montage par bride | EM : 1000 kN | Précision 0.10 %
- Montage par Bride
- Etendue de mesure de 1000 kN
- Traction et compression
- Disponible en traction et compression
- Faible déflection - grande rigidité
- Protection en surcharge : 275 % de la gamme de mesure
- Précision de ± 0.1 % de la pleine échelle
Présentation

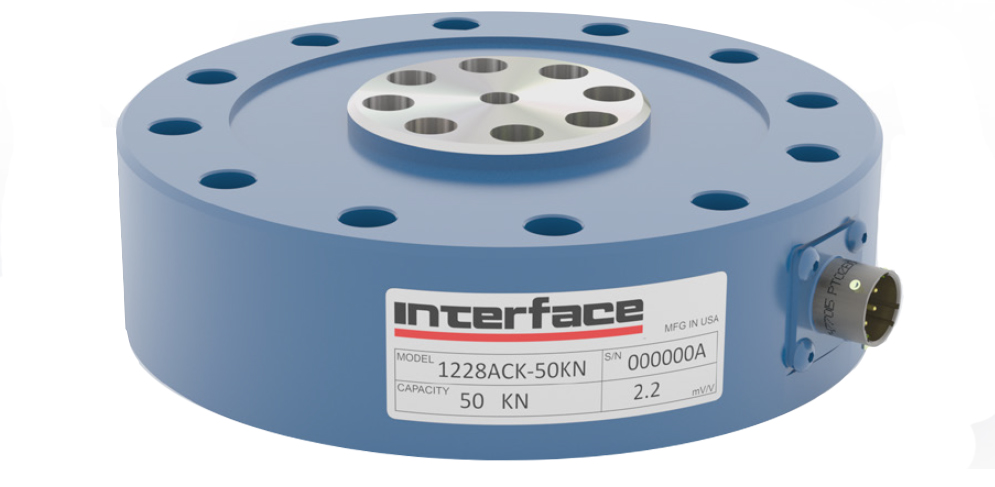

Les models 1258 une fixation centrale par bride. Cette fixation permet de répartir la charge sur plusieurs fixations La charge est ainsi mieux répartie et les couples de serrage plus faible. Ils ont une précision de mesure < ± 0.02 % de la pleine échelle. Les modèles 12X8 ont une très grande précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en Traction et Compression
Montage et principe de mesure
Ils sont disponibles pour des mesures en tractions et compressions. La galette montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin Le model galette est un bon compromis de prix, de simplicité de montage sur des surfaces planes. Nos capteurs Galette de précision sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.
Conditionnement et acquisition
Le capteur de force 1258 est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionner. ou module d'acquisition. Voir notre sélection:
- Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
- Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
- Sytème d'acquisition : permet l’enregistrement en continue des mesures pour un post-traitement
Applications
Les capteurs de force 1258 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :
- Mesure de force de de précision
- Capteur de référence pour laboratoires de métrologie
- Mesure de force grande charge
- Mesure sur système de vérin hydraulique
- Mesure de force sur éléments de grandes valeurs
- Type de capteur
- Cellules plates
- Non linéarité (% PE)
- ± 0.1 %
- Hystérésis
- 0.1 % FS
- Non-répétabilité
- 0.01 % FS
- Sensibilité au Zéro
- 0.0015 %PE/°C
- Sensibilité du gain
- 0.0015 %/°C
- Signal de sortie
- 2.2 mV/V
- Résistance du pont
- 350 Ω
- Tension d'alimentation
- 10 Vcc
- Direction de mesure
- Traction + Comp.
- Surcharge
- 275 %PE
- Matériau
- Acier
- Classe de Protection
- IP40
- Protection mécanique du (ou des) connecteur
- Sorties standardisée
- TEDS
- Connecteur sur câble pour acquisition
- Ponts multiples
- Compensation en température étendue
- Electronique de conditionnement et acquisition
- Câble sur demande
- Mating connector
- Instrumentation and acquisition
