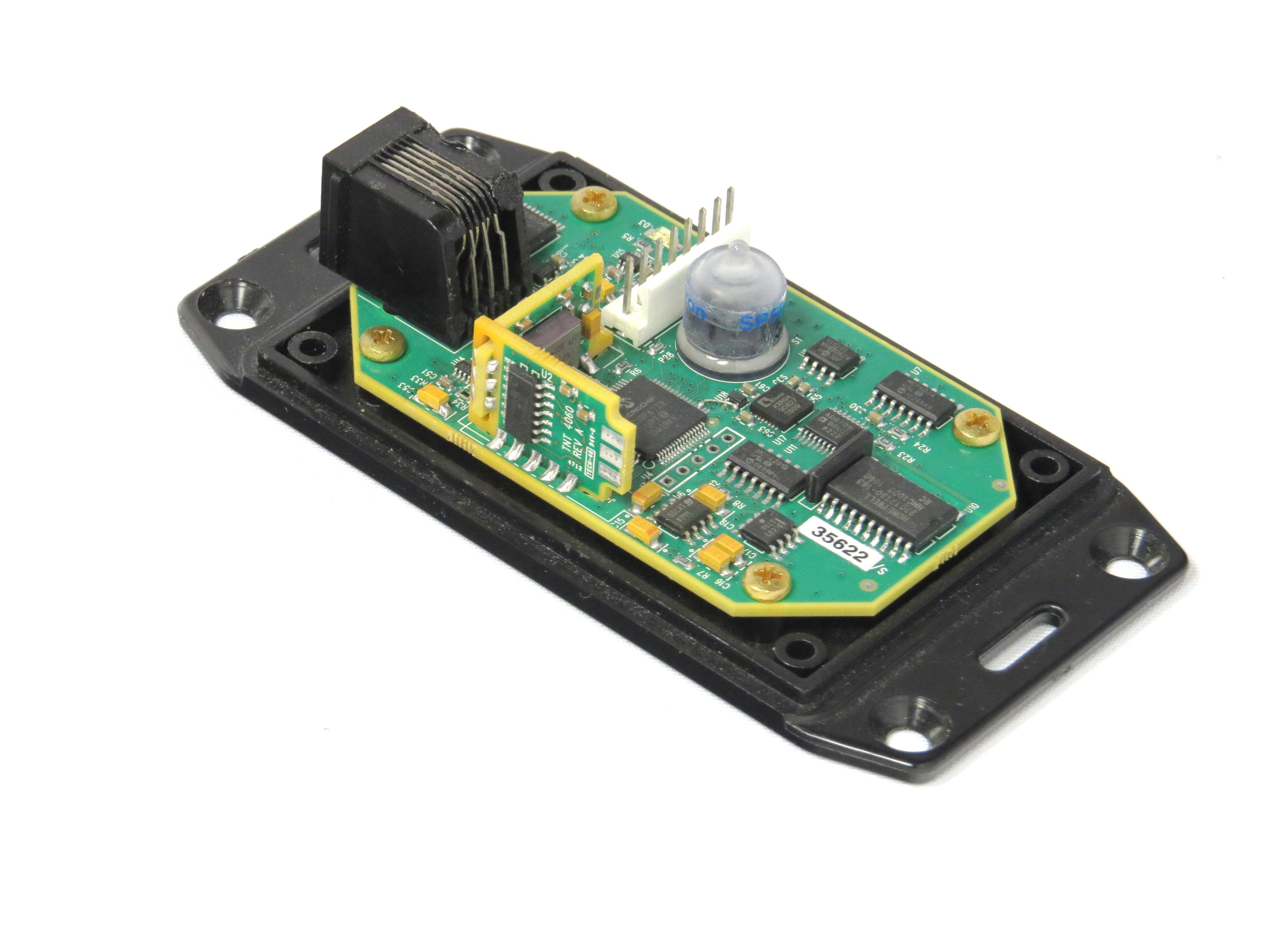

Ref: ECV Series

Compas numérique à compensation dynamique - hautes performances - Sortie RS-232/485

  • Précision statique: Cap < 0.5°, Inclinaison < 0.2°
  • Etendue de mesure: Tangage, Roulis : ±90°, Déclinaison: ±80°
  • Compensation dynamique de la mesure d'inclinaison par gyromètre et accélérométre 3 axes.
  • Temperature de fonctionnement : -40° to 105°C
  • 27.5 lectures par seconde
  • Mise en action : 50 msec
  • Tension d'alimentation: 6-45VDC non régulé ou 5VDC régulé
  • Consommation : 40 mA en opération, 2 mA standby
  • Signal de sortie: Cap, Tangage, Roulis, Déclinaison, Forces magnétiques
  • Interface : Full-duplex RS-232 ou RS-485
  • Boîtier Plastique ou Aluminium

Télécharger la fiche produit

?

Présentation

Le compas numérique ECV est le plus performant de la gamme. Les mesures de cap et d'inclinaison obtenues avec un magnétomètre à semi-conducteurs de précision tri axe et un capteur d'inclinaison électrolytique biaxial, sont corrigées en dynamique grâce à un gyromètre triaxial et un accéléromètre triaxial MEMS. Les précisions sont ainsi optimisées en statique ET en dynamique.

L'interface de sortie est de type RS-232/485. Un logiciel est fourni pour la configuration et la visualisation des mesures. La tension d'alimentation est comprise entre 7 et 45 VDC. La consommation électrique en utilisation est de 40 mA.

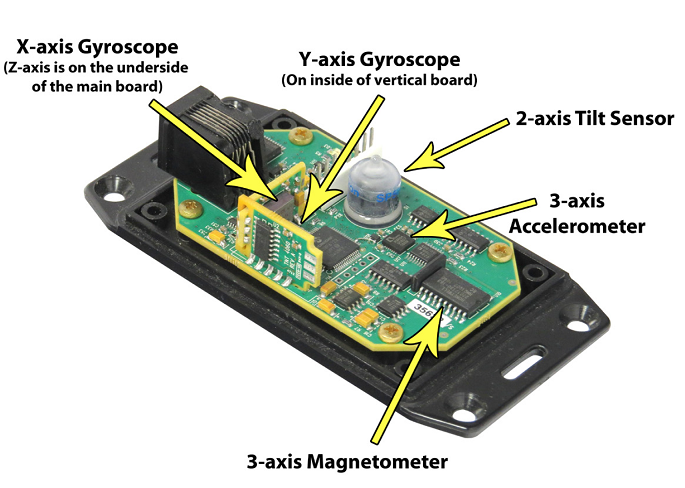

Capteurs

  • Magnétomètre tri axe
  • Inclinomètre bi-axe
  • Gyromètre triaxe
  • Accéléromètre triaxe

Applications

  • Véhicule autonome
  • Drones
  • Robotique
  • Antenne météos
  • Position d'antenne
  • Navigation marine
Technologie
Electrolytique
Type de produit
Compas électronique
Nombre de composantes
3 Axes
Sortie analogique
RS-485

  • Interface RS-232 ou RS-485
  • Boitier plastique ou aluminium
  • Connectique
  • Logger
