Capteur de déplacement linéaire à câble

Cas d'application

Dans le cadre de validations de produit, la mesure de position ou de déplacement linéaire est très souvent requise. Si de nombreux capteurs de déplacement permettent une mesure extrêmement précise et répétable, y compris dans des conditions extrêmes (technologies inductive, LVDT, Courant de Foucault, etc...), dans de nombreuses situations, l'attendu est d'avoir une solution bien plus simple à mettre en oeuvre, plus économique, et robuste.

Technologie

C'est précisément dans ce cas de figure que le capteur de déplacement à câble (ou à fil) prend tout son sens.

Fonctionnement-Capteur à fil

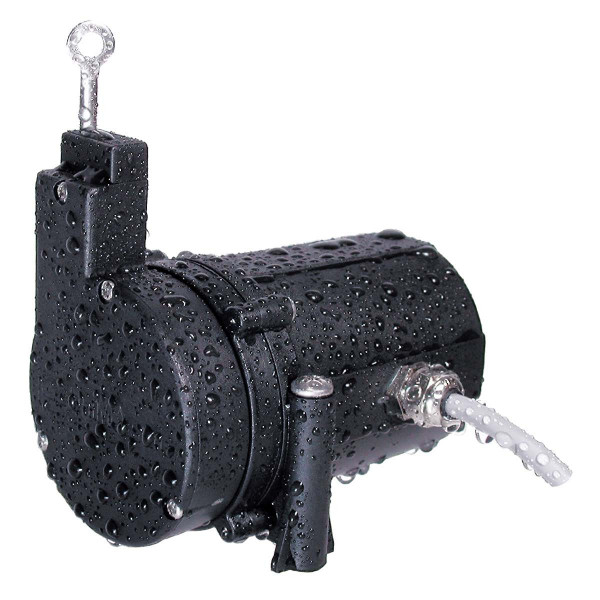

Le capteur contient un câble enroulé autour d'une bobine, dont l'extrémité est fixée à l'élément dont le déplacement est à mesurer. L'allongement du câble est converti en un signal électrique (courant, tension, potentiométrique, impusionnel) directement proportionnel au déplacement. La conversion est faite par effet Hall, sans contact, permettant l'atteinte d'un nombre de cycles très élevé. Le câble est directement ou indirectement lié au déplacement à mesurer ce qui permet un déplacement non normal ou non linéaire. La mesure peut être déportée par des extensions de câble. Le corps du capteur et le câble sont indifféremment fixés sur la partie fixe ou mobile de la mesure.

les avantages

Installation et mise en oeuvre extrêment rapide et économique
Durée de vie
Très large choix d'étendues de mesure: de quelques mm à 50 mètres
De nombreuses possibilités de configuration: type de câble, accroche, signal de sortie, versions étanches, kits de fixation, etc..

Guide de sélection

Caractéristique	Serie ZX	Série FX	Série LX	Série JX	Série STANDARD	Série HX
Type de mesure	déplacement linéaire	déplacement linéaire	déplacement linéaire	déplacement linéaire	déplacement linéaire Vitesse linéaire	déplacement linéaire Vitesse linéaire
Boîtier	Aluminium	Thermo-plastique	Thermo-plastique	Thermo-plastique	Aluminium	Aluminium Acier inox Thermo-plastique
Classe de protection	IP 40	IP 52 (IP 65 en option)	IP 40	IP 52 (IP 65 en option)	IP 40 (IP 50 en option)	IP 65 (IP 68 en option)
Linéarité (sortie analogique)	+/- 1% PE	+/- 1% PE	+/- 0,25% à 1% PE selon étendue de mesure	+/- 0,25% à 1% PE selon étendue de mesure	+/- 0,1% à 0,25 % PE selon étendue de mesure	+/- 0,1% à 0,25 % PE selon étendue de mesure
Linéarité (sortie impulsionnelle)			+/- 0,1% de la PE	+/- 0,1% de la PE	+/- 0,033% de la PE	+/- 0,033% de la PE
Etendues de mesure	38 mm	50mm à 1,25m	50mm à 1,25m	50mm à 2m	50mm à 2m	50mm à 50m
Types de sortie disponibles
A - Pont diviseur de tension	X		X	X	X	X
B - Pont					X	X
420 - 4-20 mA				X	X	X
510 - 0-10 VDC ou +/-10VDC				X	X	X
EP - TTL			X	X	X	X
HM - Tension	X	X
V - Sortie Vitesse					X	X
VP - Sortie Vitesse et Position					X	X

Applications

Cette technologie de capteurs s'adresse à tout industriel du secteur automobile, aéronautique, mécanique, production, ou ferroviaire.

Secteur	Application
Automobile	Débattement de suspension Crash-test Course de pédale de frein Position d'embrayage
Aéronautique	Mesure de déflection d'aile
Oil & Gas	Ouverture de vanne Niveau de liquide
Production	Injection plastique
