Ref: 2400 Série - Inox

Capteur de Force étanche | Inox IP67 | ±440 N à ±1350kN

Cellule de force plate haute précision étanche
Etendue de mesure : ±440 N à ± 1350 kN
Non-linéarité : ±0.1%
Répétabilité: ± 0.02%
Insensible aux efforts transverses
Faible déflection
Sensibilité à la température < 0.002% / °C
Mesure en traction / compression ou compression seule
Protection à la surcharge: 150 %
Signal de sortie: 3 mV/V
température de fonctionnement : -55 à 90°C

Connectez-vous à votre compte pour afficher les prix

Présentation

Capteur de force haute précision étanche

Les capteurs de force de la série 2400 offrent un niveau de performance proche de la série 1200, avec une construction tout inox hermétique. Les capteurs de la série 2400 offrent une précision de ± 0.1 % de la pleine échelle, une très grande répétabilité (< 0.02%) et stabilité dans le temps (précision statique : 0.1%). La construction est par ailleurs quasi insensible aux efforts excentrés et transverses et très robuste, avec une protection à la surcharge de 150%

La température de fonctionnement est de -55 à 90°C. la calibration est compensée en température entre -10 et 45°C. Ces plages peuvent être modifiées en option

Spécifications

Mesure : traction / compression ou compression seule
Alimentation du pont : 1-15 VDC
Résistance du pont : 350 Ohm
Protection à la surcharge: 150 %

Modèle	etendues	Mesure	Non-linéarité	Hystérésis	flèche	Sortie	Poids	Plan
2420	±440 N / ±1,1 kN / ±2,2 kN / ±4,4 kN	T&C	± 0.1%	± 0.08%	0.051 mm	3.0 mV/V	0.68 kg	Plan
2430	±8,9 N / ±22 kN	T&C	± 0.1%	± 0.08%	0.051 mm	3.0 mV/V	0.91 kg	Plan
2440	±33,3 kN / ±50 kN / ±75 kN	T&C	± 0.1%	± 0.08%	0.08 mm	3.0 mV/V	2,7 kg	Plan
2450	±100 kN / ±250 kN	T&C	± 0.1%	± 0.08%	0.10 mm	3.0 mV/V	4,1 kg	Plan
2470	±750 kN / ±1000 kN	T&C	± 0.1%	± 0.08%	0.25 mm	3.0 mV/V	20,9 kg	Plan
2480	±1350 kN	T&C	± 0.1%	± 0.08%	0.25 mm	3.0 mV/V	59 kg	Plan

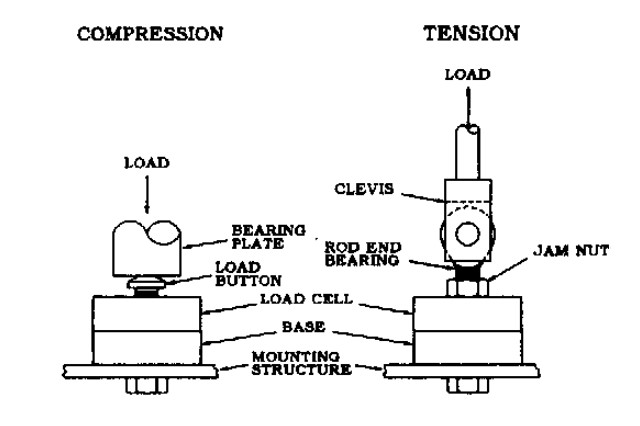

Installation

Alimentation du pont : 1-15 VDC

Instruction de montage détaillée ici

Conditionnement et acquisition

Le signal de sortie des capteurs de la série 2400 est non-amplifié. Il est possible d'obtenir une chaîne de mesure complète, câblée, configurée spécifiquement pour l'application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un Système d'acquisition pour PC ou automate avec logiciel d'acquisition inclus. Pour plus d'informations, nous contacter.

Applications

Instrumentation de vérin hydraulique
médecine
industrie agro-alimentaire
Instrumentation en effort de machines de fabrication
Pesage
Essais ferrovaire

Spécifications
Type de capteur

Cellules plates

Précision (erreur totale)

≤ 0.1 %

Non linéarité (% PE)

± 0.1 %

Hystérésis

0.08 % FS

Non-répétabilité

0.02 % FS

Compensation en température

-10 à 45 °C

Température de fonctionnement

-55 à 90 °C

Sensibilité au Zéro

0.002 %PE/°C

Sensibilité du gain

0.02 %/°C

Sortie analogique

non-amplifié

Signal de sortie

3 mV/V

Résistance du pont

350 Ω

Tension d'alimentation

10 Vcc

Direction de mesure

Traction + Comp.

Surcharge

150 %PE

Matériau

Acier Inoxydable

Classe de Protection

IP67

Plage d'effort à mesurer

250 N - 5 kN, 5kN - 250 kN, > 250 kN, > 1 MN

Application

Haute Précision, Immergeable
Documents
Dimensions

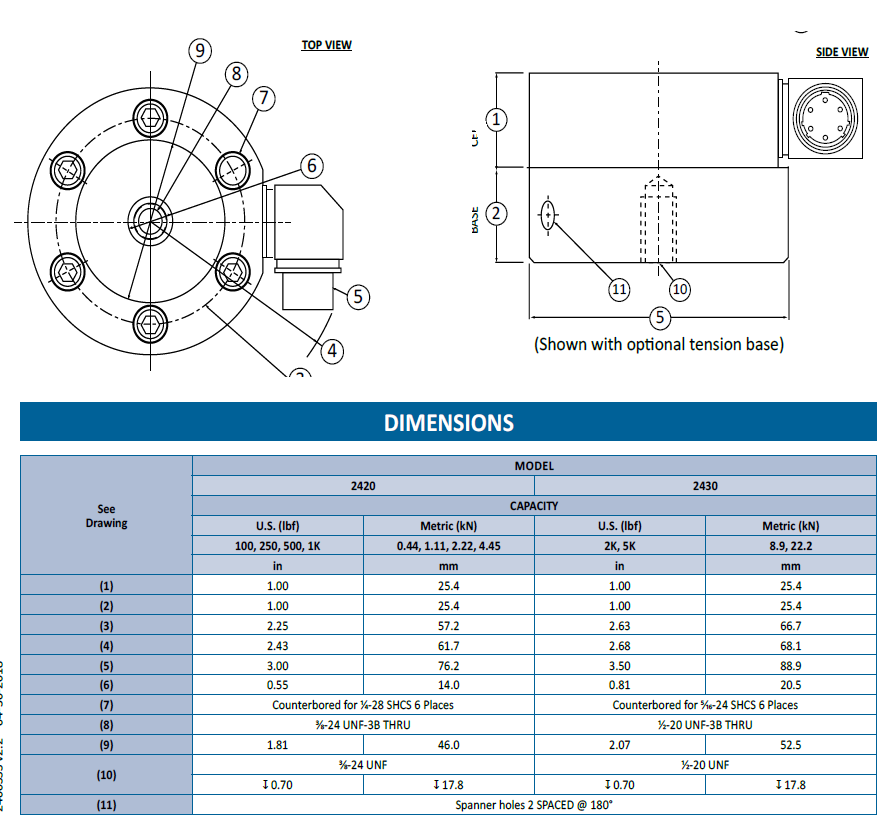

Versions 2420 et 2430

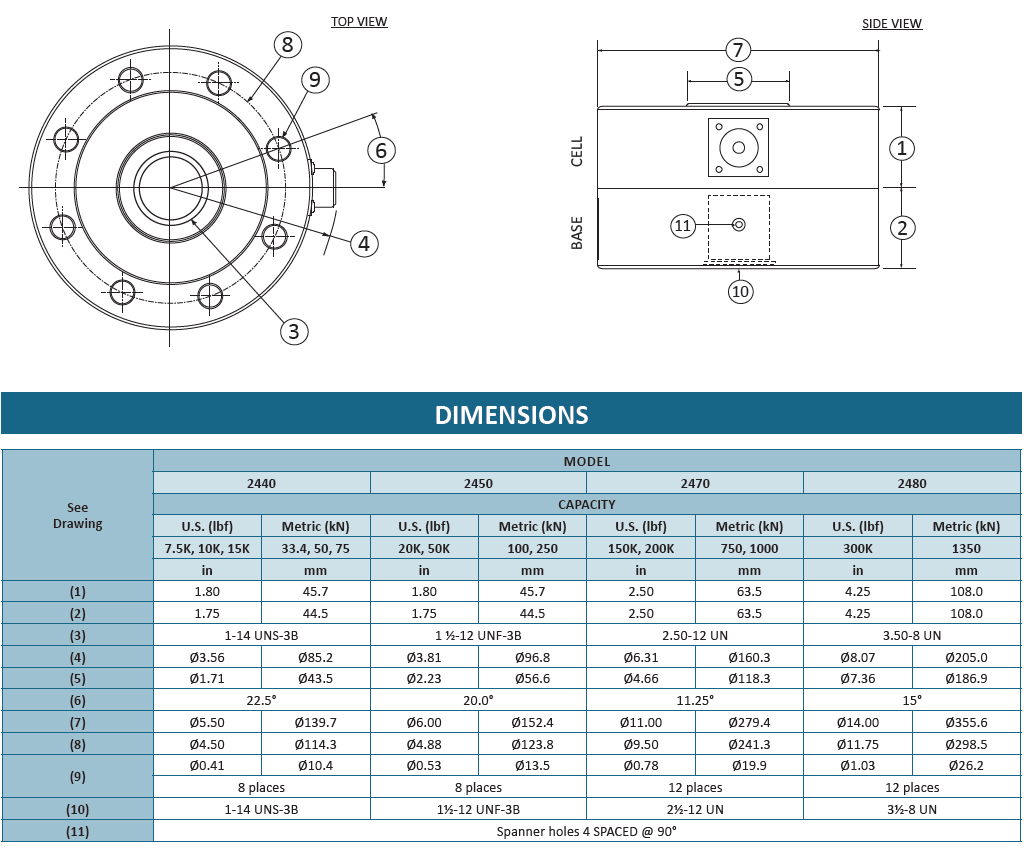

Versions 2440, 2450, 2470 et 2480
Options
- Calibration conforme ISO 17025 ou E74 NIST
- Protection mécanique du (ou des) connecteur
- Sorties standardisée
- TEDS
- Ponts multiples
- Compensation en température étendue
- Sortie câble sur demande
- Connecteur sur câble pour acquisition
Accessoires
- Connecteur et câble
- Afficheur conditionneur
- Electronique de conditionnement et acquisition
- Produits associés
