Capteur de force Bouton | Compression - Inox | 110N à 222 kN

  • Capteur de force de compression à bouton de charge
  • Etendues de mesure : 0-110N, 0-220N, 0-440N, 0-1100N, 0-2200N, 0-4450 N, 0-9kN, 0-22kN, 0-45kN, 0-89kN et 0-222kN
  • Précision : 0,5%
  • Non-répétabilité : 0.10 % PE
  • Sensibilité de zéro à la température : 0.005% PE / °C
  • Diamètre : 25.4 à 76.2 mm
  • Diamètre du bouton : 5 à 20 mm
  • Sortie : 2mV / V
  • Alimentation : 5 Vcc
  • Construction: Acier inoxydable étanche
  • Sortie câble 1,5 m en standard

Télécharger la fiche produit

?

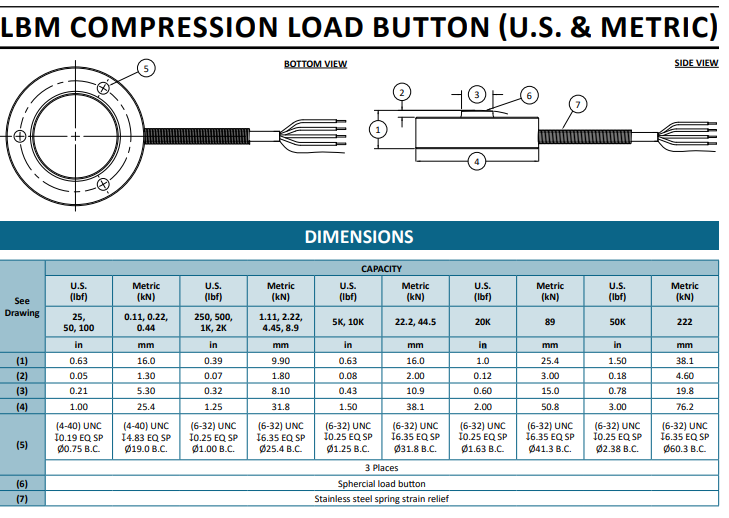

Présentation - Installation

Les capteurs bouton de la série LBM sont des cellules de charge à membrane extrêmement compactes, permettant de mesurer des charges comprises entre 100 N et 220 kN à 0,5% dans un encombrement extrêmement réduit. Ces cellules à jauge de contrainte sont disponibles en 11 étendues de mesure: comprises entre 100 N et 220 kN, et ont une sensibilité de 2,0 mV/V.

11 étendues de mesure sont disponibles: 0-110N, 0-220N, 0-440N, 0-1100N, 0-2200N, 0-4450 N, 0-9kN, 0-22kN, 0-45kN, 0-89kN et 0-222kN. L'introduction de l'effort est réalisée via un bouton de charge légèrement sphérique de 5 à 20 mm de diamètre selon les étendues. Le signal de sortie pleine échelle est de 2,0 mV/V, la précision à 0,5%, et une protection à la surcharge de 150% est incluse.

L'introduction de l'effort est réalisée via le bouton de charge de 5 à 20 mm de diamètre à surface légèrement sphérique. Les capteurs LBM sont en acier inoxydable étanche, la plage de température de fonctionnement de -50 à +90°C. Un câble de 3m et 4 fils est fourni pour l'alimentation du capteur ( 5VDC) et le signal de sortie (non amplifié). L'installation se fait au moyen de 3 vis.

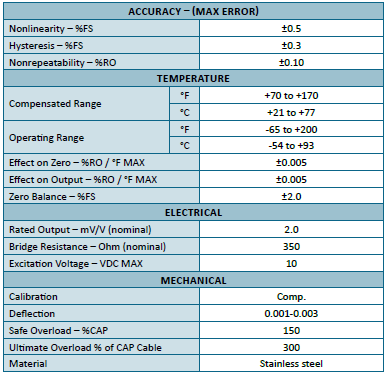

Spécifications

Conditionnement et acquisition

Le signal de sortie des capteurs LBM est non-amplifié.

Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Essais statiques de laboratoire
  • Assemblage en compression
  • Instrumentation de machines outils
  • Robotique industriel
Type de capteur
Bouton de charge
Etendue de mesure
110 / 220 / 1110 / 2220 / 4450 / 8900 / 44500 / 89000 / 222000 µm/m
Nombre de composantes
1 Axes
Précision (erreur totale)
0.5 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Non-répétabilité
0.1 % FS
Sensibilité au Zéro
2 %PE/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Compression
Matériau
Acier
Classe de Protection
IP40
Gamme de mesure
⩽ 250 N, 250 N - 5 kN, 5kN - 250 kN
Application
OEM

  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie connecteur sur demande
  • Module TEDS
  • Accessoires :
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
