Ref: DXI-100 - DXI-200

Inclinomètre 1 ou 2 axes haute précision | 1° à 60° | haute résistance | Sortie RS-485

  • Inclinomètre inertiel uniaxial ou biaxial
  • Etendue de mesure : ± 1 à ± 60 °
  • Signal de sortie : RS485/RS422
  • Précision : 0,02 à 0,03 %
  • Résolution : 0,001 °
  • Réponse en fréquence : < 30 Hz
  • EN 50155:2007 / EN 55022:2010 / EN 61000-4-8:2010

Télécharger la fiche produit

?

Présentation

Les inclinomètres de la série DXI allient précision de mesure et durabilité. La mesure de l'angle extrêmement fine se fait par mesure de la gravité au moyen d'un plateau inertiel asservi et d'un détecteur optique. La précision obtenue est de 0.03% de la pleine échelle pour une bande passante atteignant 30Hz.

La série comprend deux version: le modèle DXI-100 (monoaxe) et DXI-200 (biaxiale). Tous deux sont disponibles 5 en étendues de mesure comprises entre ±1.0 et ±60.0°. Le signal de sortie en ° est transmis par défaut en RS-485, en option en RS-422.

La conception des inclinomètres DXI-100 et DXI-200 permet une mesure précise et fiable dans des environnements sévères en température (température de fonctionnement: -40 à +85°C), vibrations, chocs (limite de choc: 1500g), humide ou poussiéreux (boitier aluminium anodisé IP67).

Installation

Le montage des inclinomètre DXI-100 et DXI-200 sur l'application est réalisé par l'intermédiaire de 3 vis M3. L'inclinomètre peut être livré sur embase, permettant de réduire la hauteur de 6mm. La connection électrique se fait via un connecteur MS27476Y10D35P monté sur l'inclinomètre. Des connecteurs et des cables sont disponibles en option. La tension d'alimentation requise est de 10-30 VDC

Applications des DXI-100 et DXI-200

  • Pilotage de Radar / Antenne
  • Surveillance de structures (ponts, bâtiments)
  • le contrôle d'accélération pour les trains et métros automatisés
  • Surveillance sismique
  • Niveau de plateforme

Certifications

  • CENELEC EN 55022:2010
  • CENELEC EN 50155:2007
  • CENELEC EN 61000-4-8:2010
  • AREMA Part 11.5.1
Technologie
Asservi / inertiel
Nombre de composantes
1 Axe, 2 Axes
Etendue de mesure
2 / 3 / 14.5 / 30 / 60 °
Résolution angulaire
0.001° - 0.01°
Bande passante (-3 dB)
3 , 6 , 30 Hz
Application
Haute Précision
Non linéarité (% PE)
± 0.15 , 0.3 %
Hystérésis
0.001 % FS
Non-répétabilité
0.001 % FS
Signal de sortie
RS-232/422/485
Interface
RS-485
Tension d'alimentation
10 Vcc
Connecteur
MS27476Y10D35P
Classe de Protection
IP67
Matériau
Aluminium
Poids
0.227

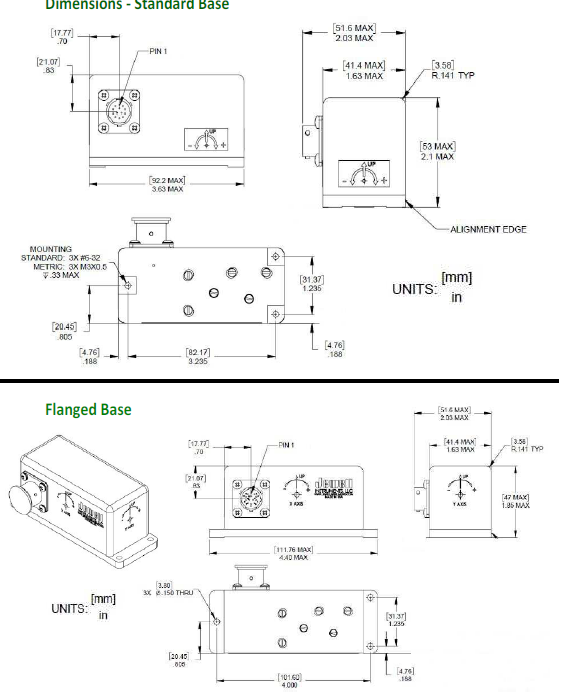

  • Version standard: 92.2 x 51.6 x 53
  • Version flange: 101.6 x 51.6 x 47
  • Poids: 226.80 g

Les configurations

  • Plage de mesure
  • Sortie RS-422 ou 485
  • flange oui/non
  • avec ou sans certification
  • filetage métriques ou imperial

Les options

  • câble longueur 1.8 à 5m

Nous consulter
