Ref: T-series

Capteur de Pression Piézoélectrique miniature - 0...500 bar - M3.5x0.35

  • Capteur de pression piézoélectrique haute température miniature

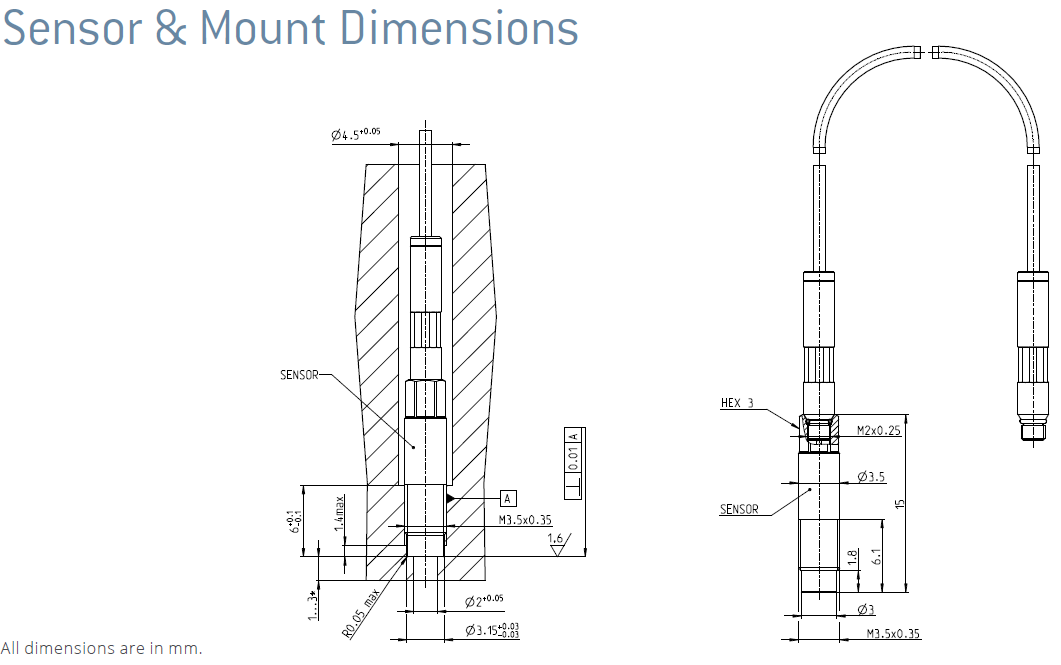

  • Dimension : M3.5 x 0.35
  • Etendue de mesure : 0..300 ou 0..500 bar
  • Signal de sortie : 5.3 pC/bar
  • Température d'utilisation: -55 à 400°C (version 300 bar) ou -55..120 °C (version 500 bar)
  • non-linéarité : < 0,5% de la pleine échelle
  • Protection à la surpression : 50 bar
  • Haute stabilité à la température et au temps
  • Fréquence propre : de 170 kHz
  • Certificat de calibration et 1 m de câble inclus

Télécharger la fiche produit

?

Présentation des capteurs piézoélectriques Serie T

Les capteurs de pression piézoélectriques de la série T intègrent la technologie piezo-électrique des capteurs de la série S de Piezocryst dans l'encombrement le plus compact du marché. D'une robustesse équivalente à la série S, et conçus autour du même cristal (le phosphate de Gallium (GaPO4)) développé en interne, ils se caractérisent par une excellente qualité de mesure jusqu'à 300 bar (Modèle T1-A1) resp. 500 bar (Modèle T1-K1), avec une non-linéarité de 0,5% de -55°C à 400°C (Modèle T1-A1) resp. de -55°C à 120°C avec un diamètre de 3,5 mm seulement. Ces dimensions miniaturisées autorisent l'installation du capteur dans les applications les plus contraintes en dimensions.

Avec une bande passante de plusieurs dizaines de kHz, et une fréquence de résonnance de 170 kHz, ces capteurs sont la référence pour l'étude de phénomènes très haute dynamique: écoulements turbulents, combustion.

Applications des capteurs de pression piézoélectriques de la Série T

Toute application haute dynamique dans laquelle une mesure de pression précise, robuste et répétable est essentielle.

Type de capteur
Piezoélectrique
Etendue de mesure
< 1 bar, < 100 bar, < 1000 bar
Précision (erreur totale)
0.5 %
Température de fonctionnement
-55 à 400 °C
Signal de sortie
analogique (Courant)
Application
Haute température
Tension d'alimentation
10 Vcc
Classe de Protection
IP40

Nous Consulter

  • Câble
  • kit de montage
