Ref: B0xA01 | B03A02 | B05A06 | B06A14

Accéléromètre IEPE monoaxe - bande passante étendue - ± 50 à ± 1000g

Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
Etendue de mesure: ±50, ±100, ± 250, ±1000g
Bande passante à ±10% : 0.5-12 kHz
Sensibilité : 5 mV/g à 100 mV/g
Connectique : connecteur 2 pins M5 top
Fixation : trou taraudé M3 ou M5
Alimentation : 2-20 mA @ 20-30 VDC
Construction : Inox/alliage de titane IP68
Dimensions : HEX10.10 x 18.80 mm ou HEX11 x 20.70 mm
Température de fonctionnement : -50° à +120°C

Généralement livrable sous 4 semaines

Présentation

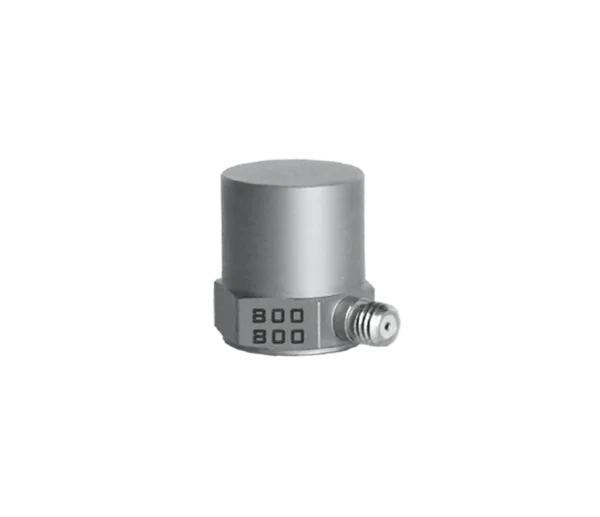

Les capteurs de la gamme B00A/B00B sont des accéléromètres monoaxes piézoélectriques (IEPE) conçus pour la mesure de chocs. Disponible en 4 étendues de mesure (± 1000, ± 2500, ± 5000, ±10000). Les capteurs se fixent par vissage (M5). La connectique est un connecteur M5 au choix en position TOP (A) ou côté (B). Idéal pour la mesure d'impacts / chutes intenses.

Spécifications

Modèle	B01A01	B02A02	B03A02	B05A06	B05A06
Sensibilité	100 mV/g	50 mV/g	20 mV/g	10 mV/g	5 mV/g
Etende de mesure	±50 g	±100 g	±250 g	±500 g	±1000 g
Résolution	0,002 grms	0,005 grms	0,01 grms	0,02 grms
Réponse en fréquence (±10%)	0.5-12 kHz	0.5-12 kHz	0.5-12 kHz	0.5-12 kHz	0.5-12 kHz
Fréquence de résonance	> 37 kHz	> 44 kHz	> 60 kHz	> 65 kHz	> 90 kHz
Sortie connecteur	M5 TOP	M5 TOP	M5 TOP	M5 TOP	M5 TOP
Fixation	M5	M5	M3	M3	M3
Masse	7,5 grammes	7,5 grammes	5,4 grammes	7,4 grammes	7,7 grammes
Dimensions	HEX 11.00×20.70	HEX 11.00×20.70	HEX 10.10×18.80	HEX 10.10×18.80	HEX 10.10×18.80

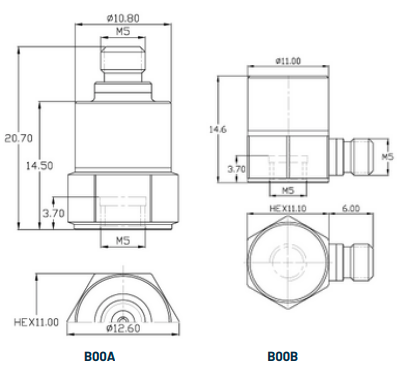

Dimensions

Options

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Connecteur : 10-32 ou M5
Fixation : trou taraudé 10-32 ou M5
Etendues de mesures : 1000 g | 2500 g | 5000 g | 10000 g |

Accessoires

Conditionneur IEPE
Câble
Enregistreur
Accessoires de montage

Applications

Essais d’impact
Pyrotechnique
Tests de chutes

Nombre de composantes: 1 Axe
Sensibilité [mV/g]: 5 mv/g, 10 mV/g, 20 mV/g, 50 mV/g, 100 mV/g
Etendue de mesure [g]: 1000 / 50 / 100 / 250 G
Bande passante ±5% [Hz]: 10000 Hz
Non linéarité (% PE): ± 1 %
alimentation: 2-20 mA @ 20-30 VDC
Temp. utilisation [°C]: -50 à 120°C
Connectique: M5 position TOP
Classe Protection [IPxx]: IP68
Matériau: Titanium
Poids: 5.3 à 6 gr

Datasheet-B00A-B_PMi_FR.pdf

Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
Connecteur : 10-32 ou M5
Fixation : trou taraudé 10-32 ou M5
Etendues de mesures : 1000 g | 2500 g | 5000 g | 10000 g |
