Cellule de charge à corde vibrante - 500 à 5000 kN

Présentation

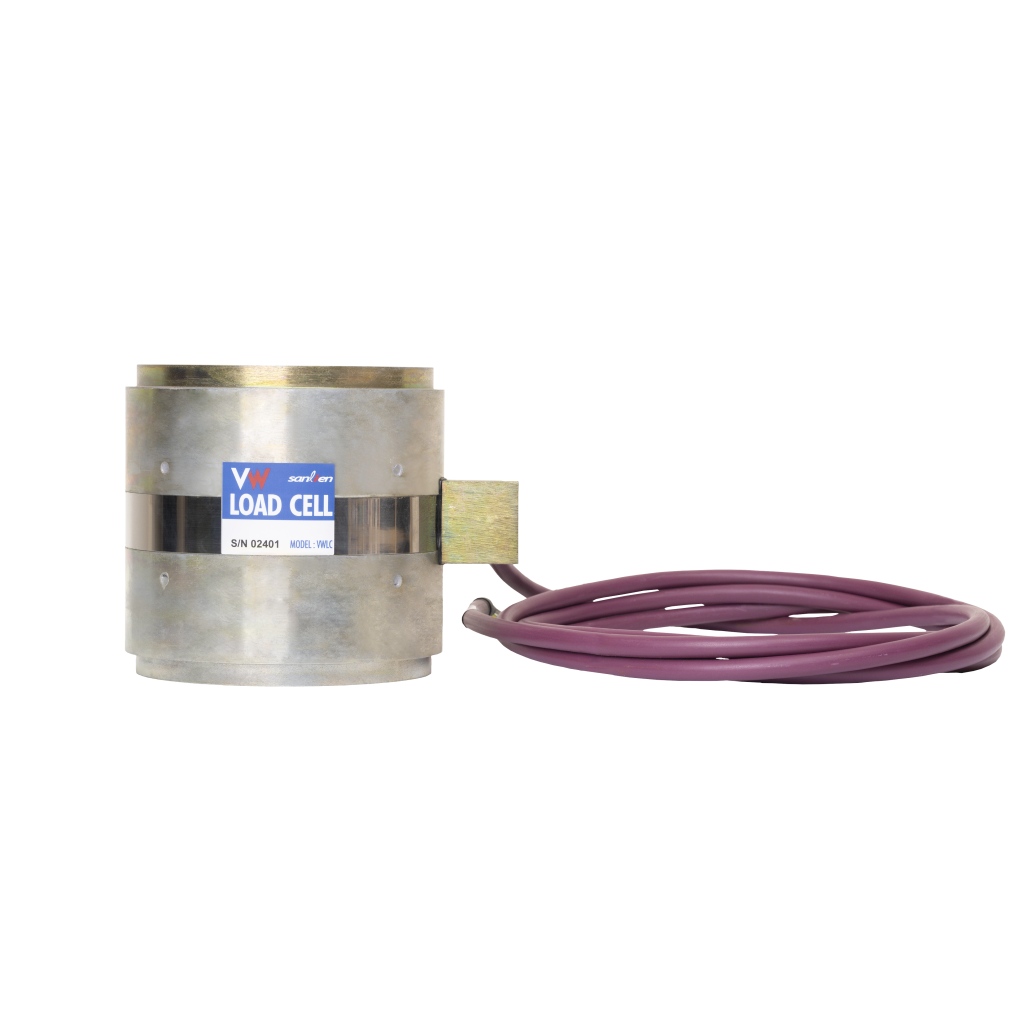

Le capteur de force VW Load Cell (VWLC) est un capteur à corde vibrante haute précision conçu pour la mesure directe des charges axiales dans les tirants, câbles d’ancrage, pieux, boulons de soutènement et structures massives. Grâce à ses jauges VW intégrées (jusqu’à six, disposées radialement), il offre une stabilité remarquable à long terme, une excellente immunité aux interférences électriques et une grande fiabilité pour les applications de surveillance structurelle, aussi bien en phase de construction qu’en monitoring permanent.

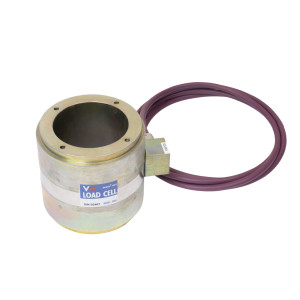

Le VWLC peut être fourni en version annulaire, avec un alésage central permettant le passage d’un tirant, d’un câble ou d’un rockbolt, ou en version solide, équipé de plaques d’appui pour la mesure de compression directe. Dans les deux cas, l’effort axial est transmis uniformément au corps du capteur, induisant une variation de fréquence dans les cordes vibrantes, proportionnelle à la charge appliquée. Ce principe permet d’obtenir des mesures extrêmement stables, même sous conditions environnementales difficiles.

Le capteur est disponible en capacités allant de 500 à 5000 kN, avec une résolution de 0,025 % F.S. et une précision de ±0,25 % F.S.. Il intègre également un thermistor pour la compensation thermique. Sa plage de fonctionnement de –20°C à +80°C, couplée à une capacité de surcharge de 125 % F.S., en fait une solution robuste et durable pour la mesure d’efforts importants dans les ouvrages de génie civil.

Le VW Load Cell délivre un signal en fréquence corde vibrante, compatible avec les dataloggers et unités de lecture pour jauges VW (DOT, Campbell Scientific, Geokon, etc.). Grâce à son design robuste et sa stabilité remarquable, il constitue un outil de référence pour le suivi de la charge dans les systèmes d’ancrage, de soutènement et de fondations profondes.

Utilisation

Alimentation via centrale Corde vibrante. Signal de sortie : fréquence corde vibrante (VW) + thermistor intégré. Connectique : câble gainé, compatible avec toutes les unités de lecture et dataloggers corde vibrante (entrée fréquence + thermistor).

L’installation nécessite des surfaces d’appui rigides et parfaitement planes afin de garantir une distribution homogène de la charge et une mesure fidèle de l’effort axial.

Pour le conditionnement, la lecture et l’acquisition des données, les équipements suivants sont recommandés :

• VWDOT
• VWDOT4
• VWDOT16

Applications

• Mesure de charge axiale dans les tirants, câbles d’ancrage et rockbolts (version annulaire)
• Suivi des efforts dans les câbles de précontrainte et les systèmes de soutènement
• Mesure des charges dans les pieux, micropieux et fondations profondes
• Monitoring de la charge sur plaques d’appui, têtes de pieux et structures massives
• Suivi des efforts dans les tunnels : boulons, cintres, supports d’excavation
• Contrôle des charges dans les murs berlinois, parois moulées et soutènements
• Mesure de la force dans les appuis de ponts, vérins et structures temporaires
• Surveillance des charges dans les barrages, ancrages de stabilité et tie-downs
• Mesure de réaction au sol et contrôle des charges dans les massifs béton
• Essais de chargement et tests de réaction en génie civil (pieux, ancrages, tirants)

Options et accessoires

• Longueur du câble
• Datalogger connecté

Options de configuration

• Longueur de câble
• Connecteur spécifique
• Compensation en température étendue

Module IoT / Sans fil :

• 1 voie VWDOT
• 4 voies VWDOT4
• 16 voies VWDOT16
