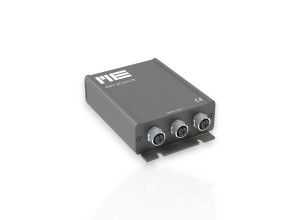

Ref: GSV-6T3 CAN/M12

Module d'acquisition CAN bus pour capteurs de force 1 ou 3 axes

Conditionneur 3 voies pont de jauges complets
Échantillonnage de 1Hz jusqu'à 2 kHz par voie
Résolution : 16 bits
Interface : CAN bus (interface contrôleur ou logger) et USB (configuration)
Alimentation : 10-28 VDC (CAN) ou 5V (USB)
Logiciel d'acquisition et de visualisation GSV multi inclus

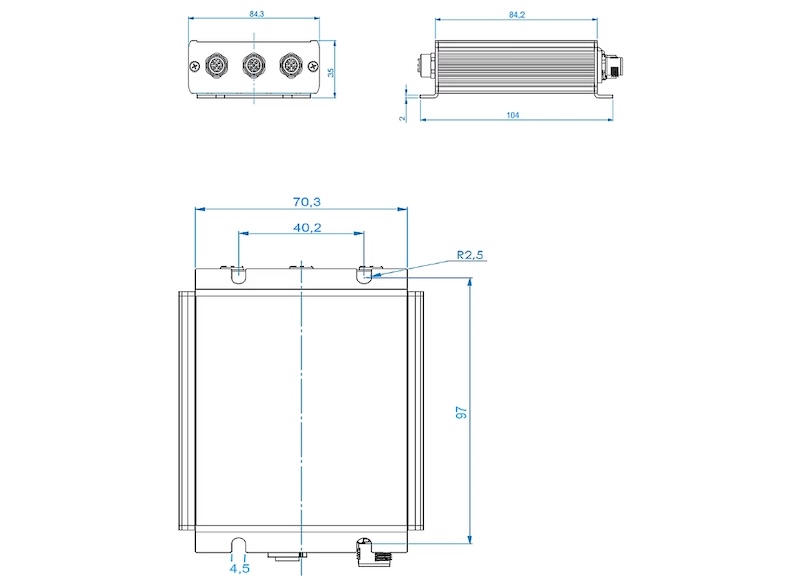

Dimensions : 104 mm x 84,3mm x 35mm seulement

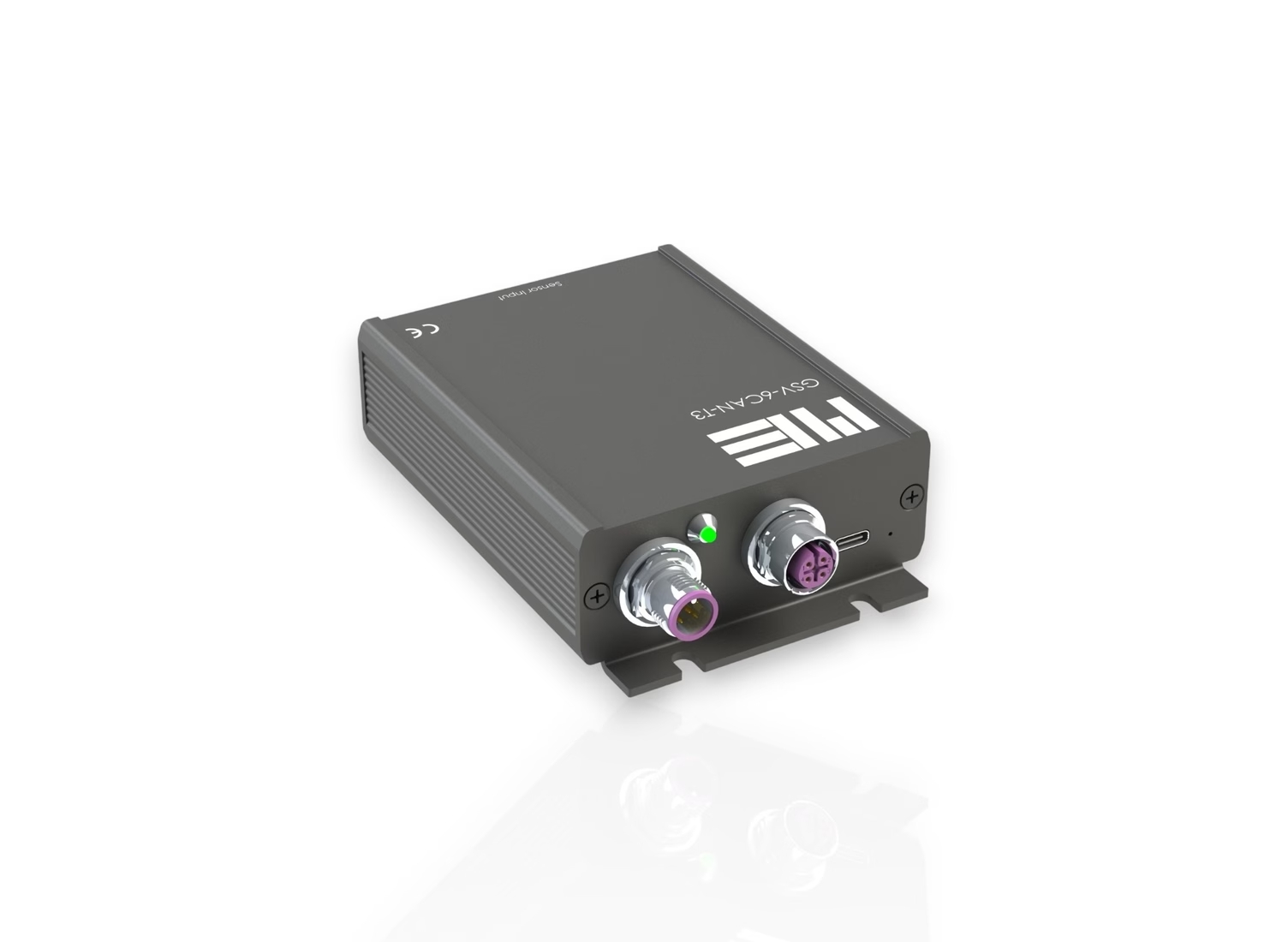

Connectique : 3 x M12 pour les jauges, 1 M12 pour le CAN, 1 x M12 pour l'USB

généralement livrable sous 2 à 4 semaines

Conditionneur 3 voies pont de jauges avec interface CANbus

Le module GSV-6T3 CAN M12 est un conçu pour acquérir et transmettre des données de capteurs à jauges de contraintes via un bus CAN. Il offre une précision élevée et une grande robustesse pour les environnements industriels sévères. Ce module est particulièrement adapté aux mesures dynamiques et statiques, grâce à une interface CAN standardisée et une fréquence d'échantillonnage atteignant 1 kHz.

Les principales caractéristiques du module GSV-6T3 incluent une résolution élevée (convertisseur 16 Bits), un taux d’échantillonnage atteignant 1000 mesures par seconde, les possibilités de mise à l'échelle (extensométrie ou mesure d'efforts)l, ainsi qu'une compensation intégrée de la température. Il dispose également d'une protection renforcée contre les interférences électromagnétiques.

Les 3 voies peuvent être mises à l'échelle individuellement (sensibilité maxi : 2mV/V), ou regroupées pour des capteurs 1 ou 3 composantes. Pour les capteurs multicomposantes, l'application en temps réel d'une matrice de compensation des effets intervoies est possible.

Utilisation

Le module GSV-6T3 CAN M12 s'intègre aisément dans les réseaux industriels existants grâce à son interface standard CAN bus. Les connecteurs M12 permettent une installation rapide, fiable et simple dans des environnements industriels exigeants.

Visualisation et acquisition sur PC

La configuration, la visualisation et l'acquisition des mesures peut également se faire via le logiciel GSVmulti et l'interface USB disponible. Le fichier d'acquisition peut ensuite être exporté pour un post-traitement sous Excel ou Matlab. Pour plus d'information ou pour télécharger GSV-multi: ici
