Ref: SD-Series

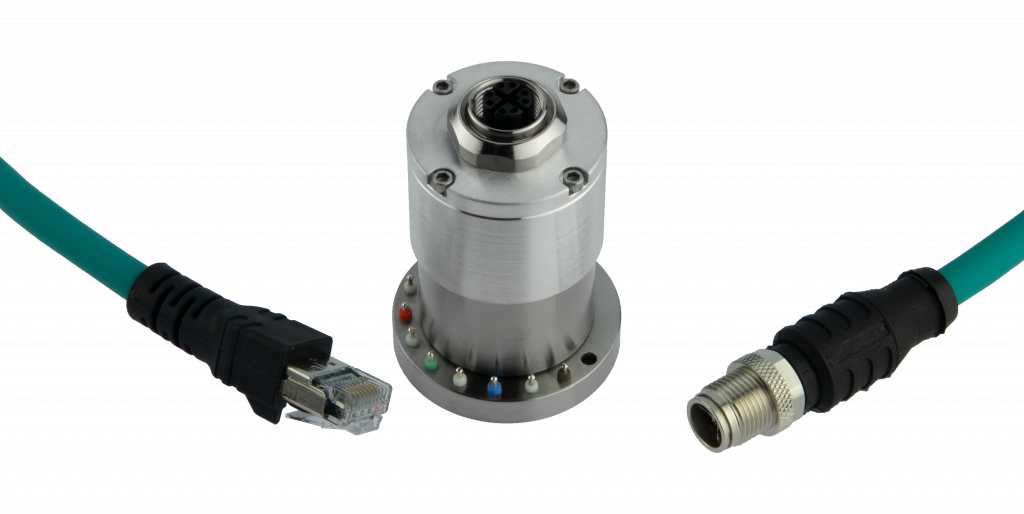

Collecteur tournant Ethernet / USB - 4, 6, 8 ou 10 pistes - 12000 rpm

  • Collecteur tournant
  • conçus pour la transmission de signaux numériques (Ethernet, USB, PoE)
  • Montage axial (bout d'arbre)
  • Nombre de pistes : 4, 6, 8, 10
  • Vitesse de rotation max : 12000 Tr / min (20.000 en option)
  • Connectique rotor : Picots à souder
  • Connectique stator : RJ45 ou M12
  • Durée de vie: 100 millions de cycles
  • Température d'utilisation : -40°C à 121°C
  • étanche à la poussière
  • Diamètre Rotor: 41,3 mm - Epaisseur : 33 mm - Poids: 111g

Télécharger la fiche produit

?

Présentation

La nouvelle série de collecteurs tournants Série SD est spécialement conçue pour la transmission de signaux numériques depuis un arbre en rotation, et incluent les spécificités des bus de terrain (paires torsadées pour la communication bidirectionnelle, blindage). Les paliers auto-lubrifiés et la qualité des contacts autorisent une utilisation continue du collecteur tournant sans entretien particulier avec une durée de vie minimum de 100 millions de tours.

4 modèles disponibles

  • Diamètre rotor: 41,28mm
  • Longueur: de 30 à 38 mm.
  • La connectique rotor est de type bornier (picots à souder).
  • La connectique stator est un RJ45 ou un M12.
Modèle Piste Vitesse Maxi étanche Diamètre Rotor Longueur Poids Application
S4/D 4 12.000 Non 41,28mm 30mm 111g Fast Ethernet, USB 2.0
S6/D 6 12.000 Non 41,28mm 33mm 113g Fast Ethernet, USB 2.0 + ALIM ou Blindage
S8/D 8 12.000 Non 41,28mm 38mm 116g GigaBit Ethernet, USB 3.0 ou Fast Ethernet + PoE
S10/D 10 12.000 Non 41,28mm 38mm 116g GigaBit Ethernet, USB 3.0 ou Fast Ethernet + PoE + ALIM ou Blindage

Installation

Les collecteurs tournant de la série SD se montent au moyen de 2 vis directement ou via une bride dans le prolongement de l'arbre. Les fils des capteurs sont au choix acheminés à la surface ou au creux de l'arbre. Dans le second cas, un orifice de sortie sera à prévoir pour souder les fils au rotor du collecteur tournant. Un code couleur permet d'identifier les pistes et de souder le câble aux picots du stator. Aucun réglage n'est nécessaire.

Applications

  • Mesure de couple sur transmission
  • Mesure de puissance sur pont arrière
  • Mesure de vibration
  • Mesure d'accélération
  • Mesure de freinage
  • Mesure de rendement d'une boîte de vitesses
Série
S-Series
Montage
Axial - bout d'arbre
Nombre de pistes
4, 6, 8, 10
Vitesse de rotation maxi
12000 , 20000 rpm
Version étanche
non disponible
Codeur angulaire
sans
Courant maximal par voie
500 mA
Diamètre rotor
41.28 mm
Diamètre stator
31.24 mm
Longueur
33 mm
Température de fonctionnement
-40 à 121 °C
Contacts rotor
Picots à souder
Contacts stator
Picots à souder
Remarque
Connecteur en option

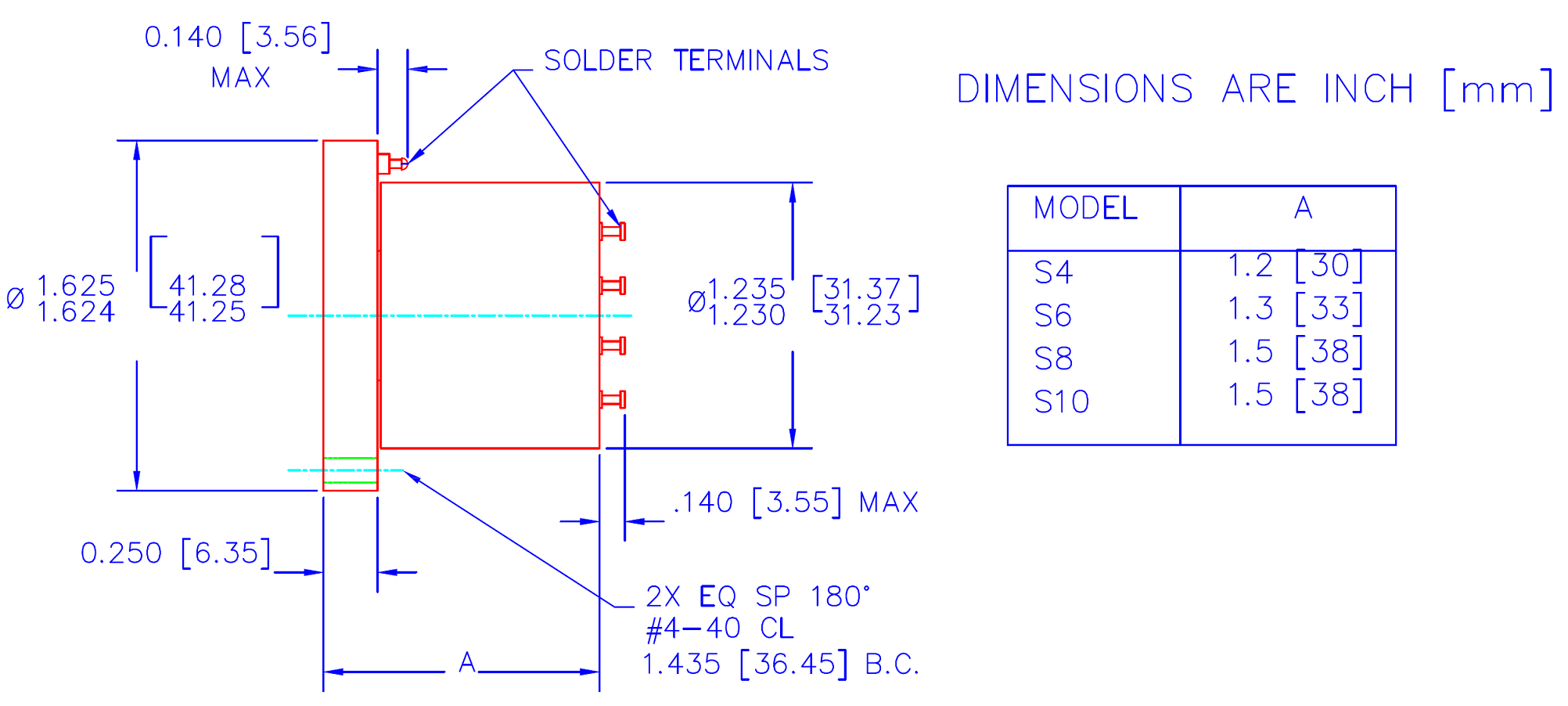

Dimensions

Option étanche

le modèle S10/15K/W est étanche à l'intrusion de poussière et d'humidité.

Option haute vitesse

les modèles S10/15K peuvent être utilisés jusqu'à 20.000 trs/min. Ils nécessitent un entretien léger, consistant en l'ajout périodique de lubrifiant. Outils, lubrifiant et notice fournis.

Option connecteur

un connecteur peut être fixé sur le stator en lieu et place des picots à souder

  • amplificateurs à positionner entre les capteurs et le collecteur, permettant l'optimisation de la qualité du signal transmis via le collecteur tournant.
  • conditionnement de signal pour jauges de contraintes
  • conditionnement de signal pour thermocouples
