Capteur de force pour presse | 0-2 à 0-100 kN

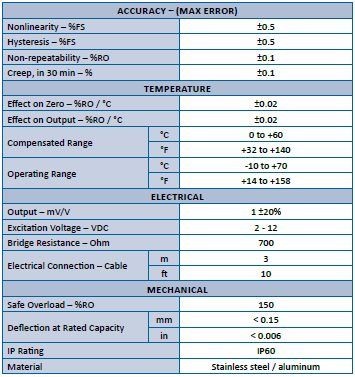

Présentation

Le capteur de force LWPF1 est utilisé pour la mesure de l'effort appliqué par une presse en cours d'opération. Une autre utilisation possible est la mesure de l'effort de pre-contraintes sur des assemblages vissés. La précision est de l'ordre de 1% de la pleine échelle.

Le LWPF1 est disponible en 13 étendues de mesure comprises en 0-2 kN et 0-100 kN. La conception est robuste (acier inoxydable, IP 60, protection à la surcharge de 150%) avec une plage de température de fonctionnement comprise entre -10 et 70°C.

Installation

Le capteur de force pour presse LWPF1 est installé sous la tête de vis pour mesurer la contraint liée au serrage. Il y a 8 trou taraudé (M5 x 8, 45°) pour permettre une fixation sur le support d’appui et éviter toutes les rotations lors du serrage. Une tenue à la surcharge de 150% de l’étendue de mesure, permet de garantir le bon fonctionnement du capteur dans les phases de montage et de déflexion des assemblages.

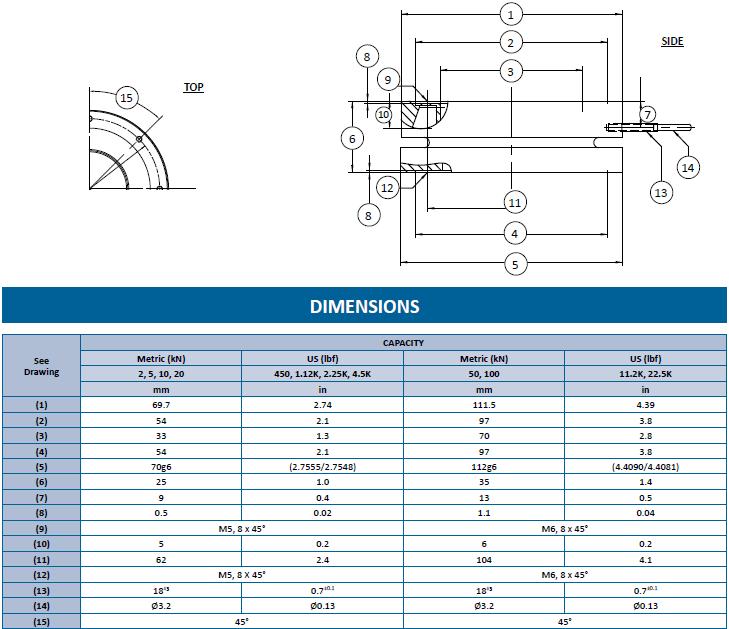

Dimensions

Conditionnement et acquisition

Plusieurs options sont proposées pour compléter la chaîne de mesure

Afficheur portable	Afficheur de table	Afficheur à encastrer	Conditionneur analogique	Conditionneur analogique	Conditionneur analogique	Module d'acquisition
9325	GSV-2TSDI	MICRA-M	PMI-520AJ	GSV-1A	GSV-6K	GSV-3USB
Afficheur de poche haute performances	Afficheur 24 bits avec fonction acquisition	Afficheur simple	Conditionneur analogique de précision sortie tension ou courant	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Conditionneur analogique IP66 sortie +/-10v ou 4-20mA ou 12±8mA	Module d'acquisition USB avec logiciel acquisition PC

Applications

• Mesure de force de serrage
• Mesure de charge au montage
• Mesure de pré-contrainte sur assemblage vissé
• Mesure de couple de serrage

• Compression
• Traction

• Compression
• Traction
