Ref: TR6D-F-5K

Capteur de force 6 axes durci faible hauteur - fatigue

  • Capteur de force 6 axes
  • Etendue de mesure Force : Fyxz : ±22 kN
  • Etendue de mesure Moments : Mx, My, Mz : 1,1 kNm
  • Non linéarité : < 0,5 % PE
  • Hysteresis : < 0,5 % PE
  • Crosstalks après correction < 1 % de la pleine échelle
  • Dimensions : 101.6 x 101.6 x 26 mm
  • Signal de sortie : Fx,Fy: 3.0mV/V, Fz: 2.5 mV/V, Mx,My: 3.5mV/V, Mz: 1.3 mV/V
  • Construction: Acier inoxydable IP67 (IP68 en option)
  • Température d'utilisation : de -40°C à +149°C
  • Sortie Câble de 3m
  • Certificat de calibration ISO-17025 + matrice de découplage intervoies 6x6 inclu

Télécharger la fiche produit

?
4-5 semaines

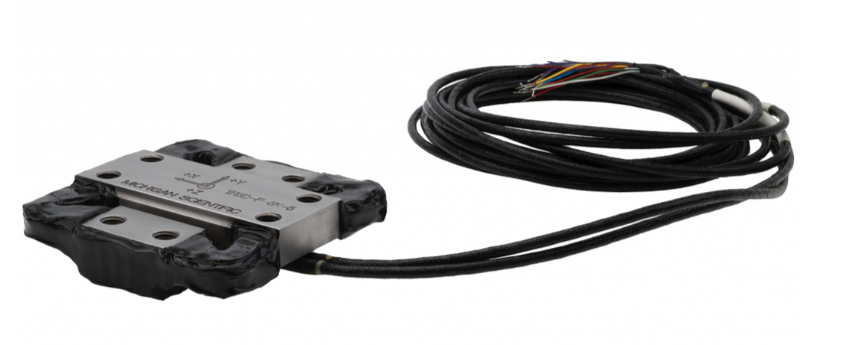

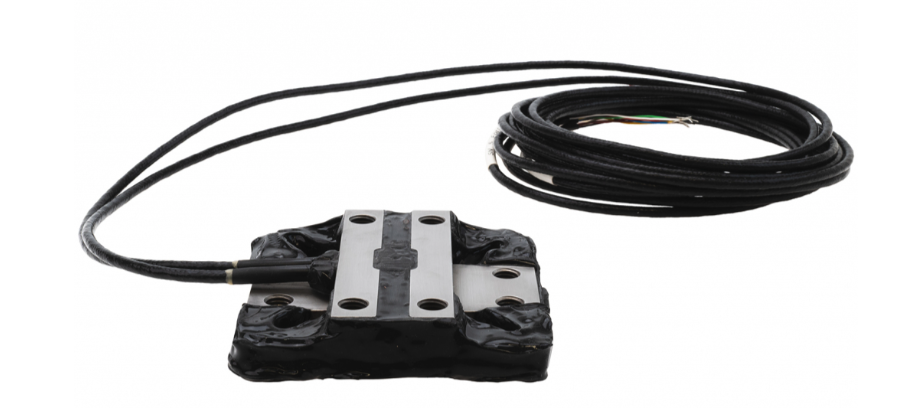

TR6D-F-5K – Capteur de force 6 axes rectangulaire, faible hauteur

Le TR6D-F-5K est un capteur de force multiaxes compact, conçu pour la mesure simultanée de trois forces et trois moments sur des machines de tests ou en embarqué (automobile, énergie, ferroviaire). L'encombrement réduit (hauteur : 26 mm) et sa construction en acier inoxydable étanche aident à l'intégration mécanique, y compris en environnement exigeant. La mesure est linéaire dès les efforts très faibles, les efforts intervoies (crosstalks) inférieurs à 1% après correction. La calibration est compensée en température de 24°C à 93°C.

Spécifications

Spécification Valeur
Capacité de force (Fx, Fy, Fz) ±22 kN
Capacité de moment (Mx, My, Mz) ±1.1 kN·m
Hauteur totale 26 mm
Masse 1.1 kg
Non-linéarité ≤ 0.5 % FS
Hystérésis ≤ 0.5 % FS
Crosstalks (avant correction) < 2.5 % PE
Plage de température compensée 24 °C à 93 °C
Plage de température utilisable -40 °C à 149 °C
Tension d’excitation maximale 10 Vdc ou Vac rms
Sortie typique Fx/Fy: 3.0 mV/V, Fz: 2.5 mV/V
Mx/My: 3.5 mV/V, Mz: 1.3 mV/V
Ponts de jauges Fz : 700 Ω, autres : 350 Ω
Longueur de câble standard 3 m, blindé, extrémités nues

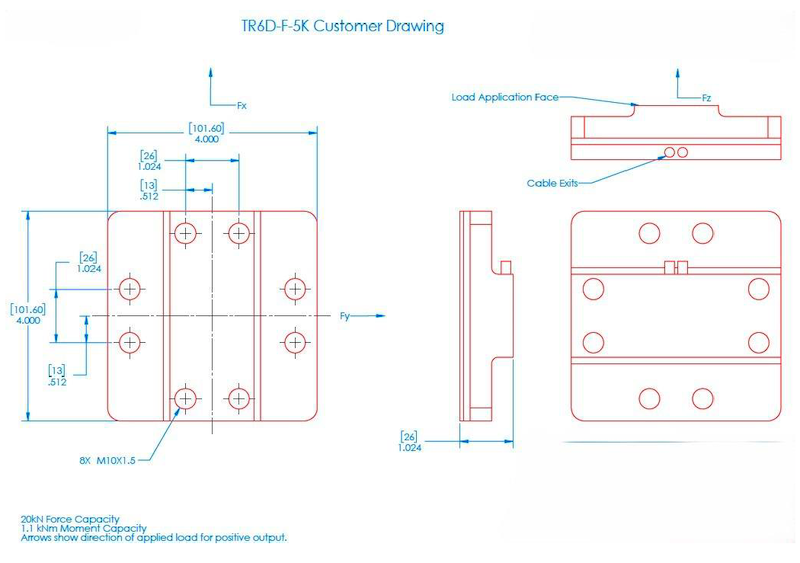

Dimensions

Applications

  • Instrumentation de véhicules pour tests dynamiques
  • Bancs d’essais mécaniques ou électromécaniques
  • Analyse structurelle multi-axiale
  • Mesure de contraintes dans des composants complexes
  • Recherche et développement en génie mécanique
Type de capteur
Capteur 6 axes
Etendue de mesure Fx, Fy
22000 N
Etendue de mesure Fz
22000
Etendue de mesure couple
1100 Nm
Nombre de composantes
6 Axes
Moment max
1100 Nm
Précision (erreur totale)
1 %
Non linéarité (% PE)
± 0.5 %
Hystérésis
0.5 % FS
Crosstalk (X/y/z)
0.75 % PE
Compensation en température
24 à 93 °C
Température de fonctionnement
-40 à 149 °C
Sensibilité au Zéro
0.2 %PE/°C
Sortie analogique
± 10 VDC
Signal de sortie
1.5 mV/V
Tension d'alimentation
10 Vcc
Connectique
cable
Direction de mesure
Traction + Comp.
Matériau
Acier
Classe de Protection
IP65
Poids
7.5
Plage d'effort à mesurer
5kN - 250 kN
Application
Immergeable, Fatigue

Dimensions

    • Connecteurs spécifiques sur demande
    • Longueur de câble personnalisable
  • Interfaces mécaniques ou brides de montage (sur demande)
  • Conditionneurs de signal adaptés aux ponts de jauges
  • Electronique d'acquisition
  • Afficheurs numérique
