Ref: ETD

Afficheur numérique pour couplemètre rotatif

  • Afficheur pour capteur de couple rotatif
  • pour 1 ou 2 couplemètres
  • Ecran LCD 4 lignes rétroéclairé
  • Affichage valeur instantanée / mini ou maxi
  • Affichage de la vitesse de rotation et de la puissance mécanique
  • Tension d'alimentation : 230 VAC
  • Alimentation du capteur en 12 V
  • Alarmes programmables, Fonction tare
  • Linéarisation : jusqu'à 30 points
  • Sortie analogique couple
  • Dimensions : largeur 220 x profondeur 290 x 100 hauteur (boîtier aluminium)
  • Poids : 1,76 kg

Télécharger la fiche produit

?

Présentation

Le modèle ETD est un afficheur de précision conçu pour les couplemètres des séries SGR 510 et 520. Le ETD alimente le couplemètre, linéarise le signal de sortie et affiche au choix la valeur de couple instantané, la valeur mini ou la valeur maxi, ainsi que le régime et la puissance mécanique si la mesure de vitesse est disponible. Le ETD intègre plusieurs alarmes programmables pour la détection du franchissement de limites de couple. Une fonction tare est également présente dans tous les modes de fonctionnement.

Installation

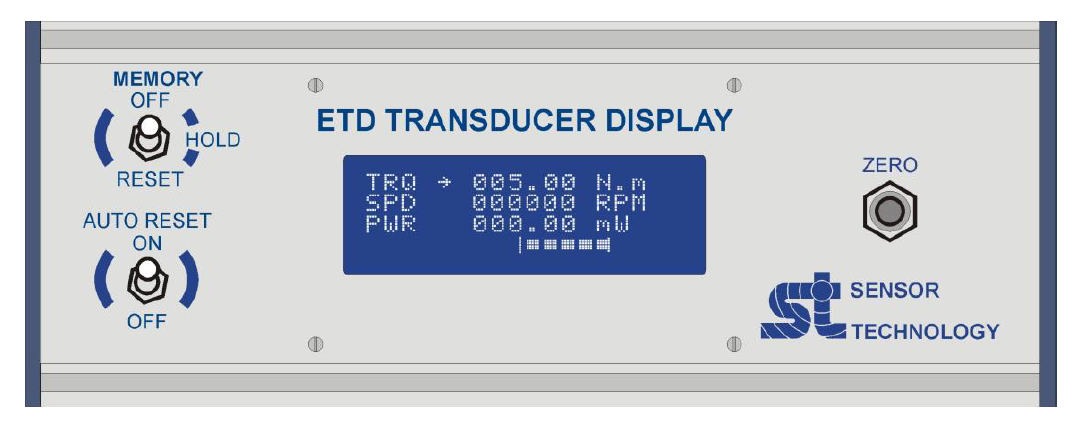

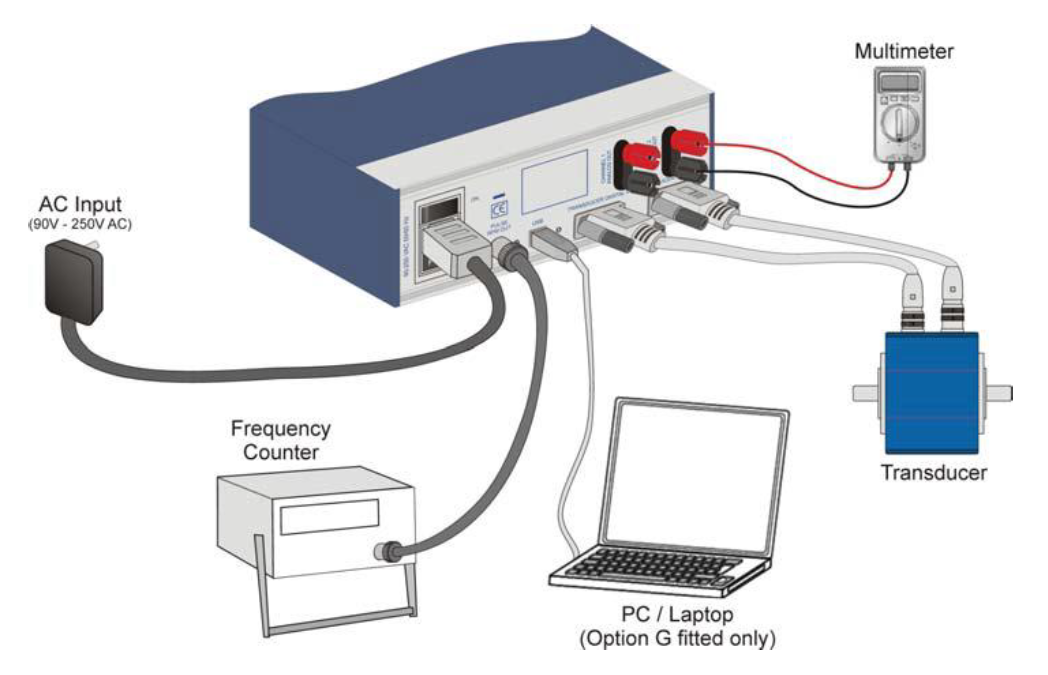

Front Raccordement

Applications

  • Bancs de test
  • machines spéciales
  • Labo et centre d'essais
  • Contrôle qualité
  • test de moteurs électriques
Type d'électronique
Afficheur
Voies d'entrée
1 , 2
Signal d'entrée
tension (0-10V), fréquence
Sortie analogique
± 5 VDC
Datalogger
non
Tension d'alimentation
10 Vcc
Connecteur
12 pin
Classe de Protection
IP40
Matériau
Plastique
  • Dimensions : largeur 220 x profondeur 290 x 100 hauteur (boîtier aluminium)
  • Poids : 1,76 kg
  • Sortie USB en option
  • câbles
  • couplemètre

Produits associés

Couplemètre dynamique

DRBK - Couplemètre rotatif

Capteur de couple rotatif 0.5 à 1000 Nm - low cost - Précision 0,5%
Couplemètre rotatif

DRVL - haute précision

Couplemètre rotatif 0.02 Nm - 20.000 Nm - Précision 0.1%
Value-View - Afficheur numérique de précision pour couplemètre

Value-View

Afficheur numérique de précision pour couplemètre

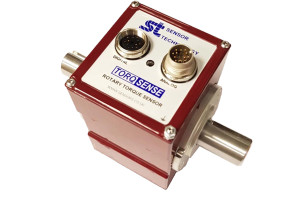

SGR510/520 - Couplemètre rotatif haute précision - ±0.175 Nm à ± 13.000 Nm - Sortie analogique ou numérique
