Ref: GHL - 10 à 1000T

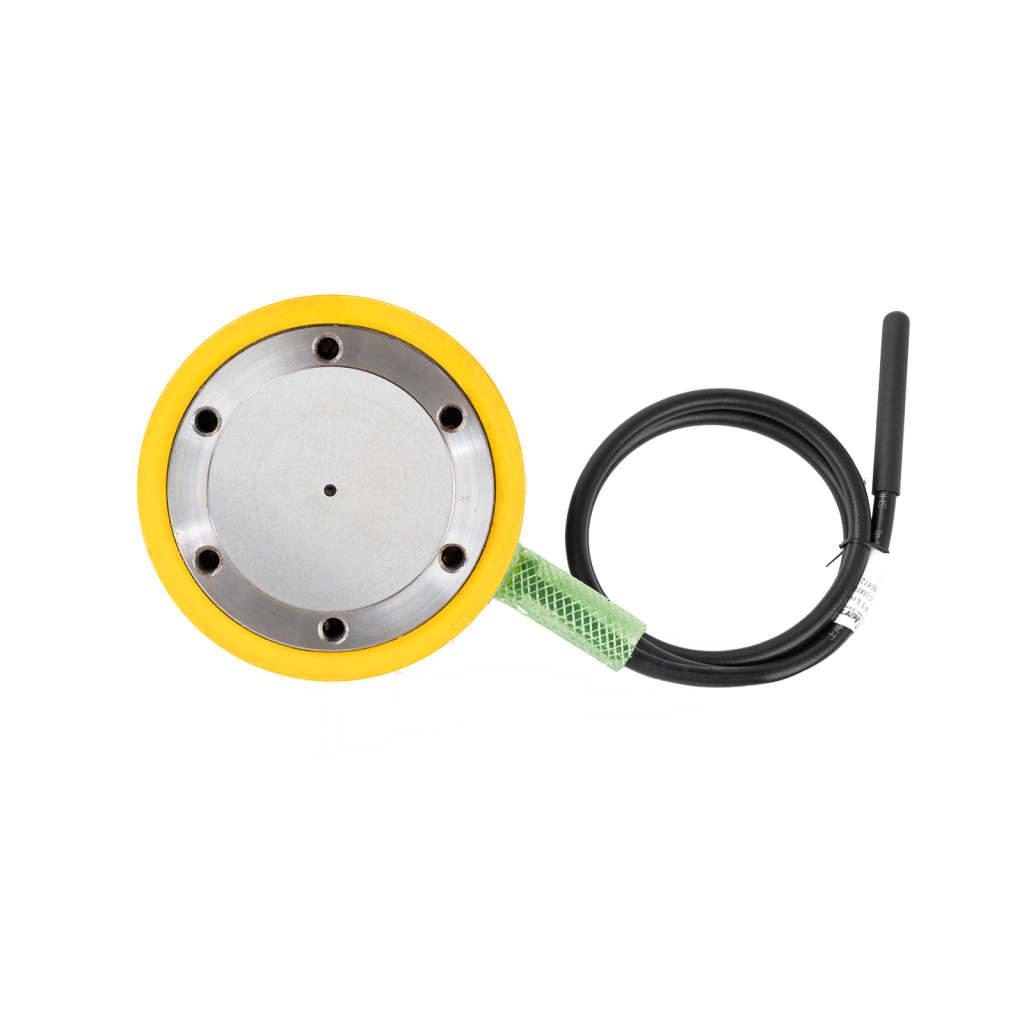

Cellule de charge rigide - 10 à 1000T

Capteur de force solide (type disque) pour mesures d’effort axial sur tirants, ancrages et structures
Étendue de mesure : 10T, 50T, 100T, 200T, 300T, 500T, 600T, 1000T (≈ 98 à 9810 kN)
Diamètre extérieur : 67 mm à 272 mm selon modèle
Hauteur : 80 mm à 200 mm selon capacité
Non-linéarité : ±1 % R.O.
Répétabilité : 0,3 % R.O.
Température de fonctionnement : –20 à +100 °C
Signal de sortie : 2 mV/V ± 1 %
Construction : Acier allié, forte résistance aux charges latérales et à la flexion
Alimentation recommandée : 2 à 10 VDC
Capacité de surcharge : 150 % R.O.
Sortie : câble blindé (longueur selon configuration)
Compatibilité : centrales d’acquisition pour jauges de contrainte 350 Ω

Présentation

Le capteur de force Solid Load Cell est un capteur massif de type disque conçu pour la mesure précise de la force axiale appliquée sur des tirants, appuis, structures métalliques ou systèmes d’ancrage. Installé directement sous la plaque d’appui ou entre deux éléments porteurs, il mesure la charge par compression directe, garantissant une lecture fiable de l’effort transmis. Sa technologie à jauges de contrainte assure une robustesse élevée, une excellente résistance aux charges latérales et une grande stabilité même sous fortes sollicitations.

Disponible en capacités allant de 10 à 1000 tonnes (≈ 98 à 9810 kN), le Solid Load Cell se distingue par une construction en acier allié haute résistance, capable de supporter jusqu’à 150 % de surcharge mécanique. Grâce à sa large plage de température de fonctionnement (–20°C à +100°C), il est parfaitement adapté aux environnements de chantier, aux essais de charge et au monitoring structurel à long terme.

Chaque capteur délivre un signal non amplifié de 2 mV/V, compatible avec l’ensemble des conditionneurs et centrales d’acquisition pour jauges de contrainte 350 Ω. Avec une répétabilité de 0,3 % R.O. et une non-linéarité de ±1 % R.O., le Solid Load Cell constitue une solution fiable et durable pour la mesure d’efforts importants dans les applications de génie civil, d’ancrage et de surveillance structurale.

Spécifications

Modèle	Capacité	Diamètre extérieur	Hauteur
GHL-10T	10 T	67 mm	80 mm
GHL-50T	50 T	102 mm	85 mm
GHL-100T	100 T	102 mm	100 mm
GHL-200T	200 T	144 mm	120 mm
GHL-300T	300 T	166 mm	130 mm
GHL-500T	500 T	202 mm	150 mm
GHL-600T	600 T	202 mm	160 mm
GHL-1000T	1000 T	272 mm	200 mm

Utilisation

Alimentation recommandée : 2 à 10 VDC. Signal de sortie non amplifié en pont de jauges (2 mV/V ±1%). Connectique par défaut : câble blindé (longueur selon configuration), compatible avec tous les conditionneurs standard pour jauges de contrainte 350 Ω.

Les rondelles de charge SLC doivent être installées avec des surfaces d’appui rigides et planes pour garantir une répartition homogène de la charge et la meilleure précision possible.

Pour le conditionnement, l’acquisition et la lecture du signal, les modules suivants sont recommandés :

Applications

Mesure de charges axiales dans les tirants et barres d’ancrage via compression directe
Mesure de l’effort sur plaques d’appui et platines de structures
Suivi des charges sur appuis de ponts, appuis provisoires et vérins
Mesure de la réaction au sol dans les fondations et massifs béton
Contrôle de charge dans les étais, butons et systèmes de soutènement
Monitoring des charges sur structures métalliques et éléments porteurs
Suivi d’efforts dans les câbles, tiges ou barres via dispositifs de transfert de charge
Mesure de charges dans les structures industrielles ou machines lourdes
Essais de chargement et tests de réaction sur chantiers de génie civil
Instrumentation d’ouvrages soumis à de fortes compressions (piles, colonnes, appuis)

Options et accessoires

élargissement de la compensation en température
Longueur du câble
calibration
Fiche TEDS
Module de conditionnement
Afficheur
Système d'acquisition
KIT IOT

Type de capteur: Bouton compression
Etendue de mesure Fz: 10t , 2Ot , 50t , 100t , 200t , 300t , 500t , 1000t , 600t
Non linéarité (% PE): ± 1% %
Non-répétabilité: 0.3 % FS
Température de fonctionnement: -20 à 100 °C
Sortie analogique: Fréquence
Signal de sortie: 2 mV/V
Résistance du pont: 350 Ω
Tension d'alimentation: 10 Vcc
Direction de mesure: Compression
Surcharge: 150 %PE
Construction: Acier inoxydable
Classe de Protection: IP65
Application: Géotechnique, Haute température

Load-Cell-DM_EN.pdf

Dimensions

Modèle	Capacité	Diamètre extérieur	Hauteur
GHL-10T	10 T	67 mm	80 mm
GHL-50T	50 T	102 mm	85 mm
GHL-100T	100 T	102 mm	100 mm
GHL-200T	200 T	144 mm	120 mm
GHL-300T	300 T	166 mm	130 mm
GHL-500T	500 T	202 mm	150 mm
GHL-600T	600 T	202 mm	160 mm
GHL-1000T	1000 T	272 mm	200 mm

Options de configuration

Longueur de câble
Connecteur spécifique
Compensation en température étendue

Conditionneur / Afficheur

Conditionneur 1 voie : GSV-6K (en ligne), GSV-1H (Rail DIN), GSV-1M (IP67) ou GSV-6L (miniature)
Afficheur 1 voie : MICRA-M (simple) ou GSV-2MSDI (avec fonction enregistreur autonome)
Conditionneur / Afficheur de table GSV-2TSDI
Conditionneur 4 voies GSV-1A4
