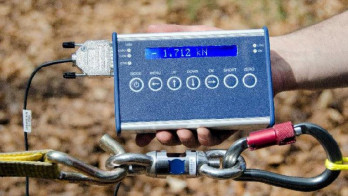

Mesure de force

  • Plage 0,25 N à plusieurs MN
  • Mono ou multi-axes (2 à 6 axes)
  • Précision jusqu’à 0,02 % FS
  • Versions IP68 et ATEX
  • Interfaces : mV/V, ±V, 4–20 mA, CAN, RS-485
  • Étalonnage certifié ISO
?

1. Principe de la mesure de force

La mesure de force joue un rôle prépondérant dans les opérations de mesure mécanique dans le domaine des essais industriels, dans les laboratoires de recherche et dans la fabrication de machines destinées à réaliser des tests de résistance à la charge.

La mesure de force consiste à quantifier un effort mécanique — traction, compression, flexion ou cisaillement — et à le convertir en signal exploitable par un système d’acquisition. La force s'exprime (dans le système SI) en Newton. Les mesures peuvent aller de 0.01 N à plusieurs MegaN. (10 N = 1,01971621 kg, 10kN = 1019,7 kg et 10 MN = 1019,7 Tonnes)

La plupart des capteurs de force utilisent la technologie jauges de contrainte : une micro-déformation mécanique modifie la résistance de jauges collées sur un corps d’épreuve, généralement en aluminium ou acier. Cette variation de résistance électrique, proportionnelle à l’effort appliqué, est amplifiée et acquise pour obtenir une mesure fiable et précise de l'effort appliqué.

2. Applications de la mesure de force

Il y a un grand nombre d'applications dans la mesure de force industrielle. Nos produits sont reconnus pour leur précision, stabilité et durabilité. Ci-après quelques exemples d'applications :

  • mesure de contact en robotique
  • Instrumentation de presses
  • Vérification de machines
  • essais de fatigue
  • mesure de poussée
  • Bancs d’essais R&D
  • Essais matériaux
  • Caractérisation et suivi des efforts de serrage

Intégrer une mesure de force dans un projet

1. Les critères de choix du capteur

Les premiers critères dans le choix du capteur sont liés aux types d’essai à réaliser, aux exigences métrologiques et à la durée des essais.

Critère Pourquoi c’est important Exemple concret
Type d’effort Définit la géométrie du capteur Capteur en S ou à tiges filetées pour traction simple
Plage de mesure Assure la précision et évite saturation 0,25 N à 200 kN disponible
Environnement Influence matériaux et TVS IP68 pour extérieur, ATEX, température de fonctionnement
Sortie du signal Prévoit compatibilité avec SI mV/V ou CAN selon besoins
Intégration mécanique Prévient erreur de montage Bride M120 avec 8 goujons
Encombrement Définit la géométrie du capteur faible hauteur, axe dynamométrique

2. L'intégration d'un capteur de force

Un capteur d'effort a deux interfaces : l'une pour l'application de l'effort, l'autre pour la fixation au banc, bâti.

  • Montage 1: Traction seule. La charge est appliquée via rotule + écrou. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 2: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur avec embase, lorsque la surface d'installation présente des imperfections (voir accessoires). Types de vis, couples de serrage ici
  • Montage 3 : traction/compression. La charge est appliquée via une tige filetée + écrou. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 4: Compression seule. La charge est appliquée sur la surface de mesure. Installation du capteur à même la surface. Types de vis, couples de serrage ici
  • Montage 5 : traction/compression, en ligne, avec embase et rotules de part et d'autre du capteur. Types de vis, couples de serrage ici

Instruction de montage détaillée ici

  • Bonnes pratiques : serrage uniforme, bride concentrique, repères de couple

3. Guide de sélection

Une offre construite pour répondre de manière précise aux enjeux spécifiques d'une grande diversité d'applications.

Type de capteur Plage typique Avantages principaux Applications associées
Capteurs type galette ±1.25 kN à plusieurs MN Compact, robuste pour fortes charges Compression structurelle, pesage industriel
Capteur de force en S ±0.1 N à ±200 kN précis, polyvalent, rapport prix/perfo Bancs d’essais, traction/compression
Capteurs de traction miniatures ±10 N à ±200 kN Très encombrement très réduit, facile à intégrer, économique process, médical, robotique, maritime
Capteurs de compression Large gamme large gamme, facilité d'intégration presses, structures, silos, cuves
Axes dynamométriques 1 à 500 kN Intégration en lieu et place d'axes existants Levage, traction, lignes d'ancrage
Rondelles de charges 0-50N à 0-220 kN large choix d'alésages et de plages d'efforts, versions custom possible Mesure de l'effort de serrage
Capteurs de force pour presse Variable Intégration dédiée aux presses industrielles Automatisation et essais continus
Jauges de déformation Faible charge Solution modulaire à coller Mise en mesure personnalisée, R&D
Capteurs multicomposantes (2/3/6 axes) Multi-direction Mesure de force et moment simultanés Robotique, automotive testing, recherche

Nous vous

4. Conditionnement du signal et exploitation des données

  • Alimentation du pont : 1-20 VDC

Un capteur de force seul délivre généralement un signal de faible amplitude (mV/V) nécessitant un conditionnement avant exploitation.

Nous proposons plusieurs solutions pour :

  • Amplification et filtrage
  • Conversion numérique (USB, Ethernet, CAN, RS-485, sans fil)
  • Acquisition multi-voies
  • Affichage et détection (afficheurs, alarmes, déclenchement)

Nous pouvons livrer :

  • Un capteur seul
  • Une chaîne complète clé en main

📌 Voir nos solutions de conditionnement et d’acquisition

5. Étalonnage et traçabilité

Tous nos capteurs d'efforts sont livrés avec un certificat, allant du relevé de sensibilité le plus simple au certificat d'étalonnage le plus complet (ISO-376, pour les étalons de calibration)

L’étalonnage d’un capteur de force consiste à déterminer avec précision la relation entre la charge appliquée et le signal de sortie du capteur, afin de garantir que ses mesures soient fiables, traçables et conformes à des références reconnues.

Un certificat d'étalonnage est un document qualité important pour un capteur de force, sans être indispensable à toutes les applications.

  • Étalonnage initial (usine, ISO-17025, ISO-376)
  • Recalibrage périodique recommandé, 12 à 24 mois.
  • Étalons de référence pour vérification
  • Rapports complets avec précision, répétabilité, hystérésis

📌 Voir notre service d’étalonnage pour le suivi de nos capteurs

6. Derniers projets et applications

Projet / Application Type de capteur utilisé Secteur Lien
Surveillance de haubans de pont Capteurs bouton IP68 haute capacité Génie civil Voir le projet
Banc d’essais d’adhérence pneumatique S-beam haute fréquence Automobile / R&D Voir le projet
Mesure des efforts sur robot collaboratif Capteur multi-axes compact Robotique / Industrie Voir le projet

Un projet, un conseil ?

a) Analyse du besoin

  • Entretien technique pour comprendre votre application (charge attendue, environnement, fréquence d’utilisation).
  • Étude des contraintes mécaniques (montage, espace disponible), électriques (sortie, compatibilité), et environnementales (température, humidité, ATEX).

b) Sélection et conseil

  • Identification du type de capteur le plus adapté (S-beam, galette, compression, multi-axes…).
  • Présentation de plusieurs options avec avantages/inconvénients et estimation des coûts.

c) Validation et intégration

  • Réalisation d’essais préliminaires sur site ou en laboratoire.
  • Conception ou fourniture d’interfaces mécaniques (brides, adaptateurs, rotules) pour montage optimal.
  • Intégration du conditionnement de signal et des modules d’acquisition.

d) Mise en service

  • Installation sur site avec contrôle des paramètres de montage.
  • Calibration initiale et vérification du bon fonctionnement.
  • Formation de vos équipes à l’utilisation et à l’entretien.

e) Suivi et maintenance

  • Recalibrage périodique selon fréquence d’utilisation.
  • Support technique pour résolution de problèmes ou évolution de la configuration.
  • Possibilité de mise à jour ou d’extension du système.

Vous avez un besoin en mesure de force ?
Contactez-nous pour un diagnostic gratuit et la sélection du capteur le mieux adapté à votre application.

Options

  • Plages spécifiques
  • Haute température
  • Versions ATEX
  • Traitement de surface
  • Connectique sur mesure
  • Conditionneur intégré

Accessoires

  • Rotules
  • Plaques de compression
  • Pièces d’adaptation
  • Câbles blindés
  • Boîtiers de jonction
