Ref: ECV-IMU Series

Compas numérique 3D + IMU haute dynamique - Sortie RS-485

  • Boussole 3D + Centrale inertielle
  • Magnétomètre tri axe: +/- 2G
  • Gyromètre triaxe: ±250°/s
  • Accéléromètre triaxe: ±2g
  • Bande passante : 0-30 Hz
  • Signal de sortie : RS-485
  • Temperature de fonctionnement : -40° to 70°C
  • Tension d'alimentation: 7-45VDC
  • Consommation : 40 mA en opération, 2 mA standby
  • Signal de sortie: Accéléromètre, Magnétomètre, Gyroscope
  • Interface : RS-485
  • Boîtier Aluminium - IP67

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Se connecter
?

Présentation

Le module ECV-IMU combine les instruments d'une boussole 3D et d'une centrale inertielle pour fournir, en dynamique (bande passante : 0-30 Hz) les composantes multiaxes du mouvement, et ce à moindre coût:

  • accélération linéaire : +/- 2g
  • vitesse angulaire : 250°/sec
  • magnétomètre (3 axes): 2G

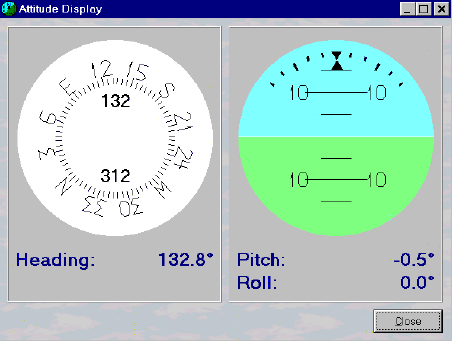

L'interface de sortie est de type RS-485. Un logiciel est fourni pour la configuration et la visualisation des mesures. La tension d'alimentation est comprise entre 7 et 45 VDC. La consommation électrique en utilisation est de 40 mA.

Spécifications

Capteurs Accéléromètre 3 axes Gyromètre 3 axes Magnétomètre 3 axes
étendue de mesure ±2g ±250°/sec ±2G
Densité spectrale de bruit <45 μg√Hz <0.005°/sec√Hz <29nV/√Hz
Résolution <0.06 mg <0.01°/sec <27μG
Bande passante 0-30 Hz 0-30 Hz 0-30 Hz
Alimentation +7.0 Vdc to +45 Vdc +7.0 Vdc to +45 Vdc +7.0 Vdc to +45 Vdc
Signal de sortie RS-485 RS-485 RS-485

Capteurs

  • Magnétomètre tri axe
  • Gyromètre triaxe
  • Accéléromètre triaxe

Applications

  • Véhicule autonome
  • Drones
  • Robotique
  • Antenne météos
  • Position d'antenne
  • Navigation marine
Technologie
Electrolytique
Type de produit
Compas électronique
Nombre de composantes
3 Axes
Etendue de mesure linéaire
±2g G
Bande passante (-3 dB)
30 Hz
Sortie analogique
RS-485

  • Interface RS-232 ou RS-485

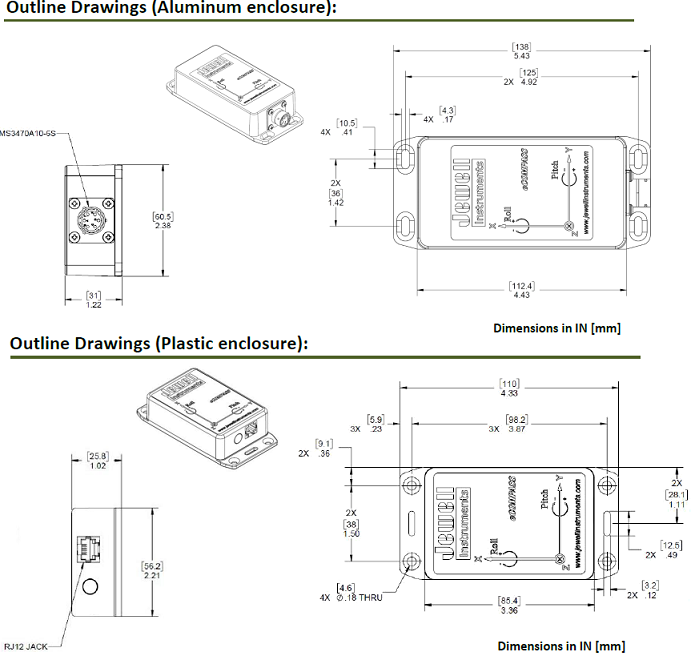

  • Boitier plastique ou aluminium
  • Connectique
  • Logger
