Inclinomètre structurel MEMS ±15° | Haute précision ±0,1 % F.S.

Présentation

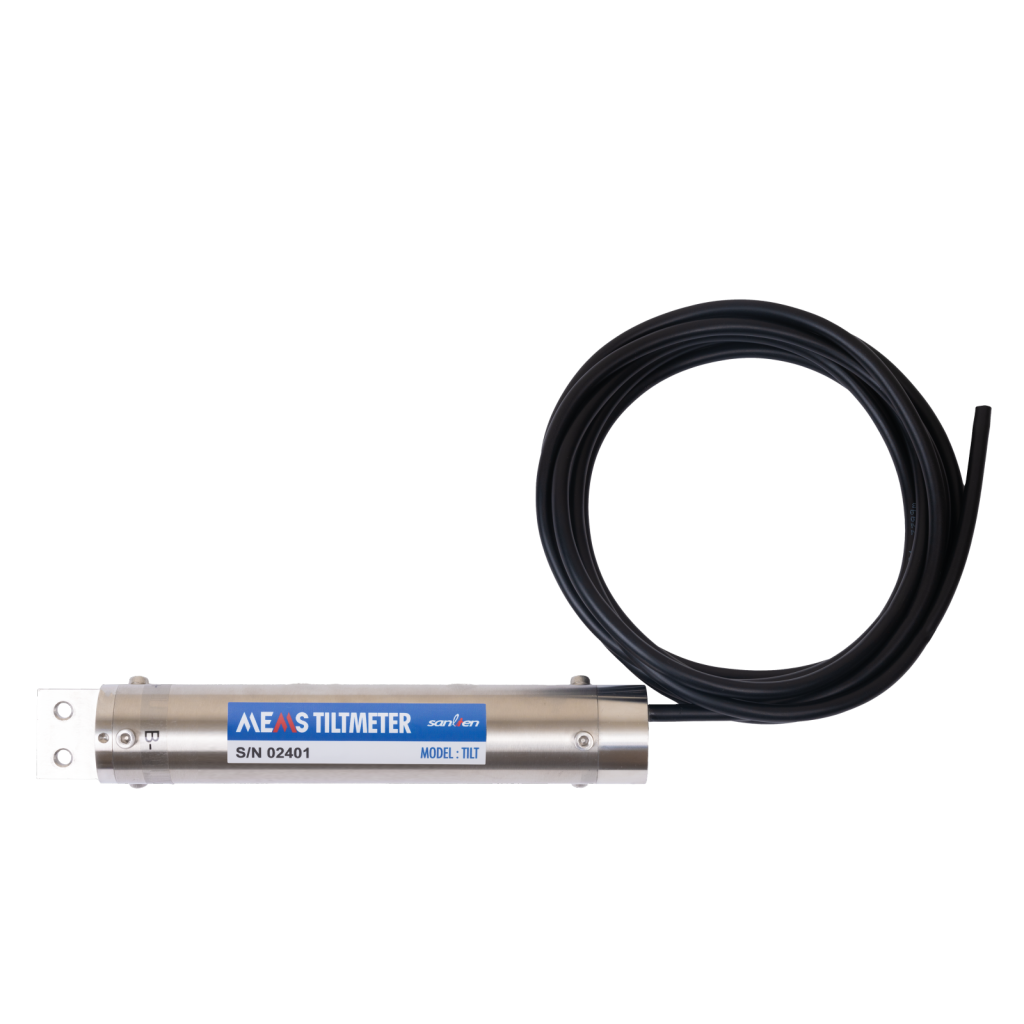

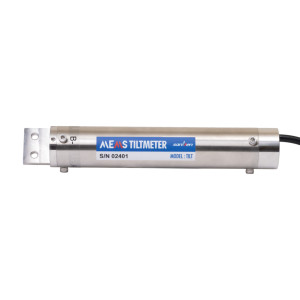

L’inclinomètre MEMS Tiltmeter - TILT fournit la mesure d’inclinaison sur 1 ou 2 axes (X, Y) sur une plage de ±15°, avec une résolution < 10″ et une précision de ±0,1 % de la pleine échelle. Les mesures sont transmises en continu via une sortie analogique en tension ±4 V, proportionnelle à l’angle mesuré.

Compact et robuste, son boîtier étanche et sa plage de température étendue (-20 °C à +80 °C) en font un capteur idéal pour la surveillance structurelle, les ouvrages d’art, les barrages, les murs de soutènement ou les bâtiments. Disponible en version uniaxiale ou biaxiale, il s’adapte à la fois aux installations en surface et aux intégrations dans des environnements exigeants.

Installation

L’inclinomètre MEMS Tiltmeter - TILT se fixe directement sur la surface à instrumenter, horizontale ou verticale, à l’aide de vis de montage assurant un contact rigide avec la structure. L’alimentation du capteur se fait en 12 VDC, et la sortie analogique en tension (±4 V) permet une connexion directe à un enregistreur de données ou système d’acquisition analogique.

Applications

• grues mobiles
• tunneliers
• machines-outils
• robotique
• Automatisation industrielle
• Surveillance de panneaux photovoltaiques
• Surveillance de barrages et digues
• Suivi de glissements de terrain et remblais
• Contrôle d’ouvrages de soutènement et murs de soutènement
• Surveillance d’ouvrages d’art (ponts, viaducs, tunnels)
• Instrumentation de bâtiments sensibles ou structures patrimoniales
• Suivi de déformations sur pieux, fondations profondes et talus
• Mesure d’inclinaison de structures temporaires ou échafaudages
• Intégration dans des systèmes de monitoring automatisés (stations locales ou IoT)

Dimensions : Ø34 mm × 215 mm

• Systèmes d'acquisition de données
• Systèmes IoT : supervision des données en temps réel dans le cloud
• Câble
