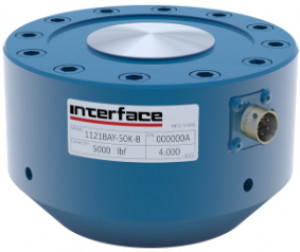

Ref: 1200HC Série - Charges élevées

Capteur de force Gammes élevées | 900 à 9000 kN | Traction et compression

  • Etendue de mesure de 9000 kN
  • Non-linéarité ± 0.07 % pleine échelle
  • Signal de sortie 4 mV/V
  • Traction et compression
  • Protection en surcharge : 150 % de la gamme de mesure
  • Compensation des efforts transverses
  • Faible déflection

Télécharger la fiche produit

?

Présentation

Les capteurs de force 1200HC est utilisé en traction et compression pour des mesures de force trés élevées . Ils ont uneune précision de mesure < ± 0.07 % de la pleine échelle. Les jauges utilisées pour la fabrication des capteurs subissent des contrôles particulièrement sévères. Les modèles 1240 ont une très bonne précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Les capteurs 1240 sont livrés avec une base

Montage et principe de mesure

La galette 1200HC est montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin. Le model galette, sans base, est un bon compromis de prix, de simplicité de montage sur des surfaces planes. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationalesv(17025) garantie la qualité et la grande précision de mesure de nos capteurs de force.

Conditionnement et acquisition

Le capteur en S 1200HC est alimenté en 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

Les capteurs de force de compression1200HC sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force en traction et compression de précision
  • Cateur de référence pour l'étalonnage.
  • Capteur pour laboratoires de métrologie
  • Mesure de force sur moyen d’essai
  • Mesure sur système de vérin hydraulique
  • Mesure de force resistance à la rupture
Type de capteur
Galette
Nombre de composantes
1 Axes
Non linéarité (% PE)
± 0.07 %
Hystérésis
0.08 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40

Nous Consulter

  • Base (recommandée)
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Ponts multiples
  • Double diaphragme
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Mating connector
  • Instrumentation and acquisition
